Инструкция по эксплуатации

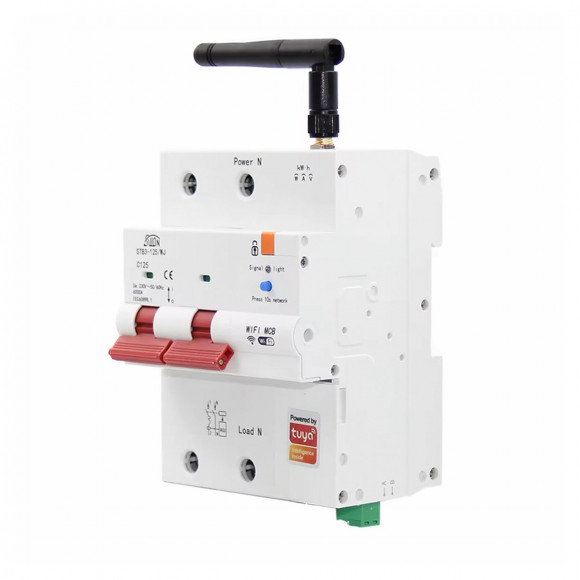

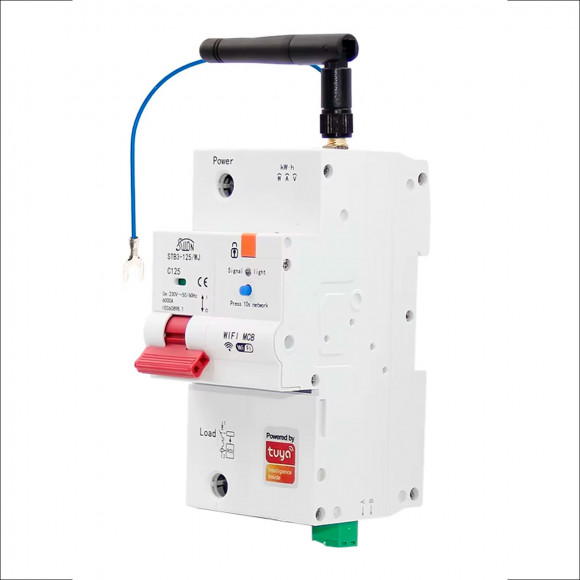

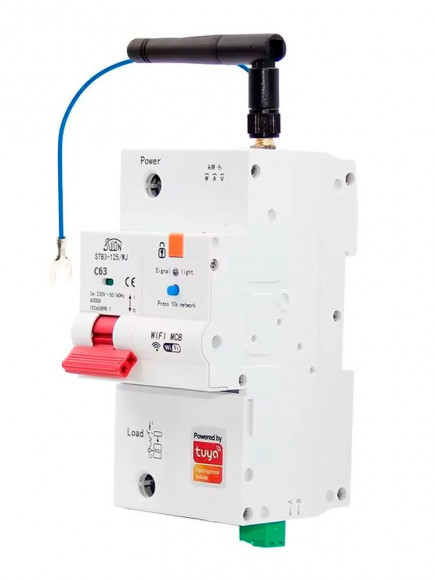

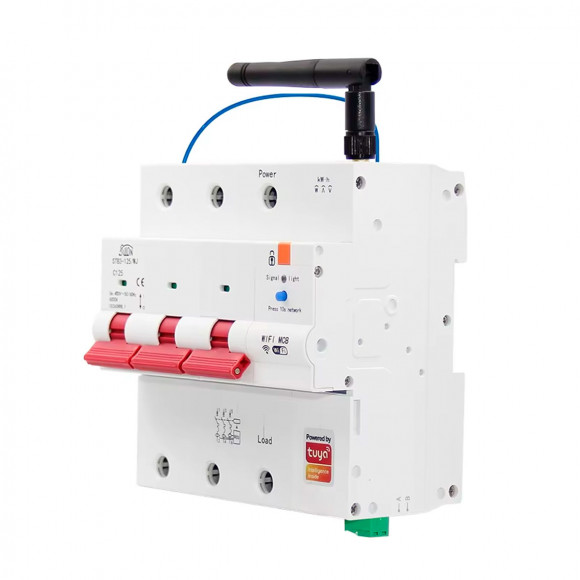

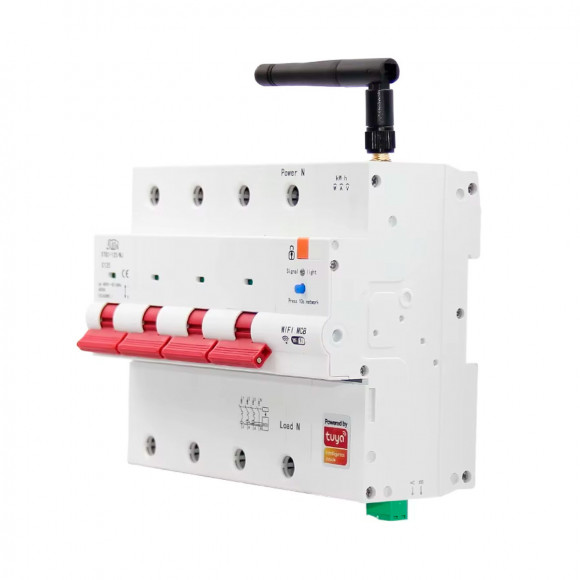

ZXB3-125/W серия WiFi+RS485 измерительный автоматический выключатель

ZXB3L-125/W серия WiFi+RS485 измерительный автоматический выключатель утечки

1. Область применения и характеристики
   Автоматический выключатель ZXB3-125/W серии с поддержкой WiFi и RS485 является интеллектуальным устройством, предназначенным для работы в цепях переменного тока 50/60 Гц с номинальным напряжением 230/400 В. Его номинальный рабочий ток составляет 80 А. Он используется для защиты нагрузки от перенапряжения, недонапряжения и утечек тока, а также для защиты оборудования и электрических цепей.
   Дополнительно, устройство оснащено функцией дистанционного управления, вертикальной и модульной установкой, красивым внешним видом, высокой надежностью, высокой отключающей способностью, функцией быстрого разъединения и повторного включения.
2. Нормальные условия эксплуатации
   1. Максимальная температура окружающей среды: +40°C
   2. Минимальная температура окружающей среды: -5°C
   3. Среднее значение температуры за 24 часа не должно превышать +35°C
      Граничные условия эксплуатации:
   4. Температура: -25°C~+70°C
   5. Высота установки: до 2000 м
   6. Влажность: при +40°C относительная влажность не должна превышать 50%
   7. Если средняя минимальная температура самого холодного месяца не ниже 25°C, то средняя относительная влажность воздуха может достигать 90%
   8. Конденсация на поверхности прибора не допускается
   9. Учитываются температурные изменения окружающей среды
      Уровень загрязнения:
   10. Автоматические выключатели предназначены для эксплуатации при уровне загрязнения 2
3. Категории установки:
   1. Категория установки: класс II и III
4. Технические параметры
   1. Номинальное рабочее напряжение: AC 230V/400V
   2. Номинальный рабочий ток: 80 А
   3. Предельная отключающая способность: 6000А
   4. Количество циклов включения-отключения: 10 000 (механических), 6000 (электрических)
   5. Номинальный ток утечки: 100 мА, 300 мА
   6. Частота: 50 Гц
   7. Время срабатывания: <0,1 с
   8. Коммутационная способность: 6 кА
   9. Интерфейс связи: RS485
   10. Диапазон рабочих температур: -25°C~+70°C
   11. Характеристики при перенапряжении:
   12. Значение напряжения восстановления: AC 220-250 В
   13. Задержка срабатывания при перенапряжении: 0,5-6 секунд
   14. Характеристики при пониженном напряжении:
   15. Значение напряжения срабатывания: AC 140-190 В
   16. Значение напряжения восстановления: AC 170-220 В
5. Функции устройства
   1. WiFi-соединение, дистанционное управление, возможность автоматического отключения
   2. Высокая способность к повторному включению, дистанционная коммутация
   3. Настройка параметров
   4. Функция защиты от утечек
   5. Функция защиты от потери напряжения
   6. Измерение и отображение параметров (напряжение, ток, температура, утечка тока)
   7. Возможность ручного и автоматического режима работы
   8. Функция защиты от перегрузки и короткого замыкания
   9. Возможность задания порога перенапряжения и недонапряжения
6. Установка
   1. Габаритные размеры и схема установки представлены на рисунке 1.
      Методы установки:
   2. Устройство должно устанавливаться вертикально на монтажную рейку
   3. Закрепление на монтажной плате или металлическом щите с помощью винтов M5
   4. Возможность установки на DIN-рейку стандартных размеров 35,5×75 мм
   5. На рисунке представлена схема подключения. Силовые контакты должны подключаться в соответствии с указанной схемой.
7. Описание индикаторов (Indicator Description) — См. Рисунок 3
        - Зелёный индикатор
   1. -Горит постоянно — Питание подключено, устройство работает.
   2. -Мигает — Сбой подключения.
      - Красный индикатор
   3. -Горит постоянно — Выключатель отключён или обнаружена утечка тока.
   4. -Мигает — Передача данных по RS486.
      - Wi-Fi индикатор

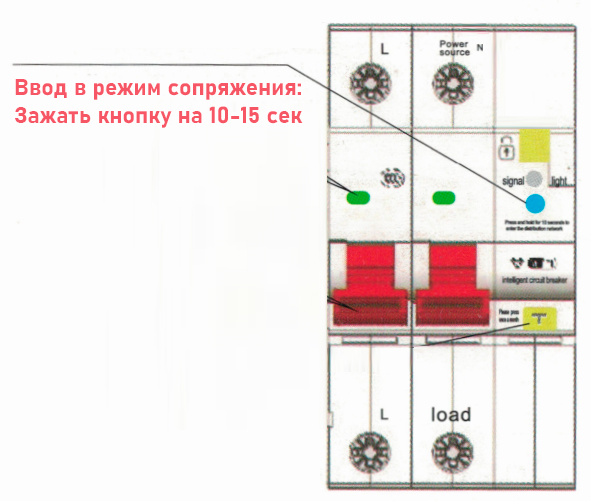

   5. -Мигает быстро — Устройство находится в режиме сопряжения.
   6. -Горит постоянно — Успешное подключение к сети.
8. Инструкции по связи (Communication Instructions)
   1. Настройки связи и функциональность
      1. Определение параметров соединения и настройки связи.
   2. Включение и отключение защиты от перенапряжения и пониженного напряжения
      1. - Можно включить или отключить данную функцию с помощью команд.
   3. Удалённая блокировка автоматического выключателя
      1. - Выключатель можно заблокировать командой блокировки.
      2. - В заблокированном состоянии его нельзя включить вручную.
      3. - Это удобно для обслуживания и предотвращения несанкционированного включения.
      4. - Для снятия блокировки необходимо отправить команду разблокировки.
   4. 8.4 Сброс защиты от перенапряжения и пониженного напряжения
      1. - После срабатывания защиты выключатель можно сбросить с помощью команды.
   5. 8.5 Запрос статуса автоматического выключателя
      1. - Можно удалённо получать данные о текущем состоянии выключателя (включён/выключен, сработала ли защита и т. д.).
   6. 8.6 Важное замечание
      1. - Для работы связи автоматический выключатель должен быть включён и подключён к сети.
      2. - Если устройство обесточено или отсутствует подключение, передача данных будет невозможна.
9. Установка приложения Tuya Smart (Install the Tuya Smart APP)
   1. Установка приложения
      1. - Отсканируйте QR-код (Рис. 4) или найдитеTuya Smart вApp Store / Google Play.
   2. Регистрация и вход
      1. - Зарегистрируйтесь и войдите в приложение.
   3. Добавление устройства
      1. - В разделе"Умные устройства" (Doodle Smart) выберите"Добавить вручную" (Add Manually).
10. Подключение к сети (Distribution Network)
    1. Подключение к Wi-Fi
       1. Выберите 2.4G Wi-Fi (5G не поддерживается).
       2. Нажмите"Далее" (Next) и дождитесь завершения подключения.
       3. После успешного соединения появится уведомление"Добавлено успешно" (Add Successfully).
11. Меры предосторожности (Precautions)
    1. Защита от внешних воздействий
       1. - Устройство нельзя подвергать дождю, влаге, пыли во время хранения и установки.
    2. Крепление соединений
       1. - Все соединения должны бытьнадёжно затянуты, чтобы избежать перегрева.
    3. Проверка проводов перед использованием
       1. - Перед подключением убедитесь, что параметры устройства соответствуют требованиям.
    4. Настройки защиты
       1. - Параметры защиты предустановлены производителем и не подлежат изменению.
    5. Подключение нейтрали
       1. - Нейтральный провод (N)должен быть подключён.
    6. Фиксация клемм
       1. - Винты клемм должны быть затянуты, чтобы избежать ослабления контакта.
    7. Температурный диапазон
       1. - Устройство работает при-30°C ~ +70°C.
       2. - Если устанавливаются несколько выключателей в одном корпусе, следует учитывать тепловую нагрузку.
12. Подключение питания (Power Connection)
    1. Проверка проводки
       1. -Нейтральный провод (N), идущий в комплекте сIPR9,должен быть подключён к шине распределительного щита.
    2. Проверка напряжения
       1. - Перед включением проверьте, соответствует ли напряжение сетиноминальному значению устройства.
13. Область применения (Use Place) - Офисы, дома, магазины, ТРЦ, насосные станции, фермы, склады и др.
14. Основные функции (Main Functions)
    1. Защита от короткого замыкания
    2. 14.2 Защита от перегрузки
    3. 14.3 Защита от утечки тока
    4. 14.4 Дистанционное управление
    5. 4.5 Контроль температуры
    6. Регулируемая задержка включения/выключения
    7. Автоматический повторный пуск
    8. Регулируемая чувствительность защиты от утечки
    9. Настройка временной задержки защиты от утечки
    10. Ручная/автоматическая разблокировка
    11. Ручная блокировка выключателя
    12. Мониторинг параметров (Wi-Fi, RS485)
    13. Удалённое управление
    14. Контроль энергопотребления
15. Схема подключения (Wiring Diagram) – См. Рисунок 5
    1. Нажмите кнопку "Вкл/Выкл" на выключателе.
    2. Удерживайте кнопку "T" 10 секунд для сброса настроек (индикатор утечки начнёт мигать).
    3. Проверка защиты от утечки — нажмите "T", если устройство исправно, оно отключится.

Note (Примечание):

1. Интеллектуальный выключатель измеряет напряжение, ток, утечки, температуру.
2. Доступен мониторинг параметров в реальном времени.
3. Удалённое управление и настройка параметров защиты.
