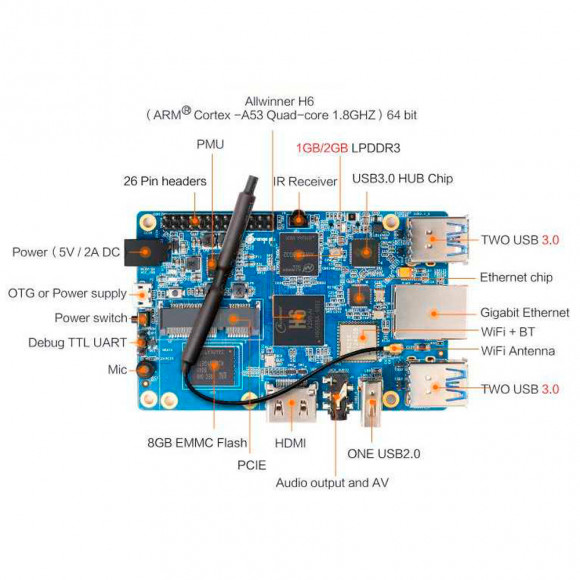

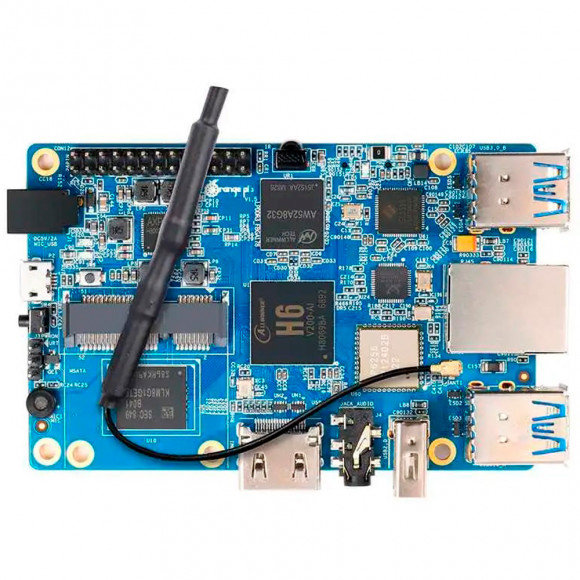

Orange Pi 3 2Gb/8Gb — это полнофункциональный одноплатный компьютер на базе новой 64-разрядной SoC (Система на кристалле) AllWinner H6 с четырьмя ядрами ARM Cortex-A53 и графическим чипом Mali-T720 MP2, с поддержкой OpenGL ES3.1/3.0/2.0/1.1, OpenCL 1.1, Microsoft DirectX 11 FL9_3 и адаптивной масштабируемой текстурной компрессии (Adaptive Scalable Texture Compression (ASTC)).
Мини ПК Orange Pi 3 имеет 2 ГБ ОЗУ, 8ГБ встроенной eMMC, Gigabit Ethernet, WiFi 5 IEEE 802.11 a/b/g/n/ac и Bluetooth 5.0, четыре порта USB 3.0, HDMI 2.0a, слот mPCIe с x1 Gen2 с поддержкой режима RC (Root Complex).
Плату можно питать от 5-вольтового адаптера на 3 А, также поддерживается питание через разъём micro-USB OTG. На питании платы стоит контроллер питания AXP805, защита от перенапряжения (OVP), защита от пониженного. Работает под ОС Android 7.0, Debian и Ubuntu.
Основные характеристики
ЦПУ | H6 Четырехъядерный 64-битный 1,8 ГГц ARM Cortex ™ -A53 |
GPU | • Высокопроизводительный многоядерный GPU Mali T720 • OpenGL ES3.1/3.0/2.0/1.1 • Microsoft DirectX 11 FL9_3 • ASTC(Адаптивное масштабируемое сжатие текстуры) • Операция с плавающей запятой больше, чем 70 GFLOPS |
Оперативная память + EMMC | 2 ГБ LPDDR3 (совместно с графическим процессором) + 8 ГБ EMMC Flash |

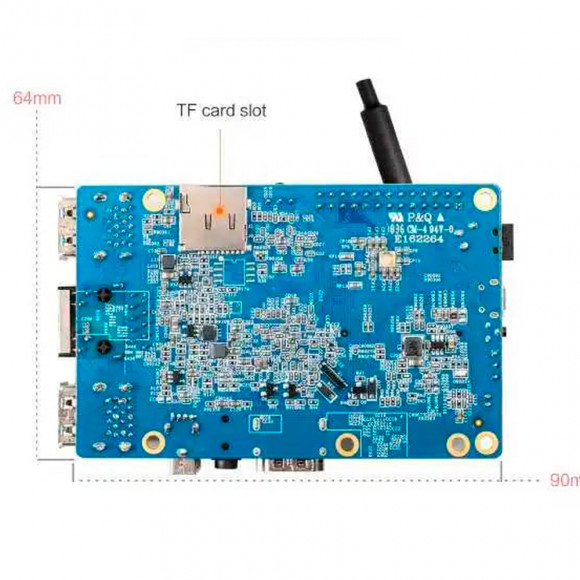

Поддерживаемые карты памяти | TF card (Max. 32GB) |
LAN | 10/100M/1000M Ethernet RJ45 |
Wi-Fi и BT | AP6256, IEEE 802.11 a/b/g/n/ac, BT5.0 |
Audio вход | MIC |
Audio выход | HDMI 2.0a и 3,5 мм AV-разъем |
Декодирование видео | H265/HEVC Main/Main10 profile@Level5.2 High-tier ;4K@60fps, up to 6Kx4K@30fps H264/AVC BP/MP/HP@level5.1, MVC, 4K@30fps VP9 Profile 0/2, 4K@30fps AVS+/AVS JIZHUN profile@level 6.0, 1080P@60fps |
Video выход | HDMI 2.0a и CVBS |
Источник питания | Вход постоянного тока, вход USB OTG поддерживает питание |
PMU | AXP805 |
USB 2.0 порты | 1 * USB 2.0 Host, 1 * USB OTG 2.0 |
USB 3.0 порты | 4 * USB 3.0 Host |
Низкоуровневые периферийные устройства | Гребенка 26 Pins |
GPIO (1x3) | UART, ground. |
Индикаторы | Индикатор питания Индикатор состояния и USB3.0 |
ИК-приемник | Имеется |
Кнопки | Питания (SW4) |
Поддерживаемые ОС | Android7.0, Ubuntu, Debian |

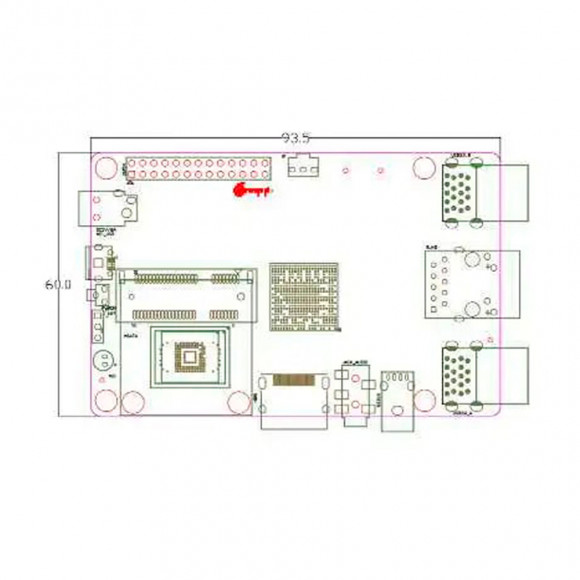

Размеры | 90мм x 64мм |
Вес | 75 г |
Распиновка гребенки GPIO Orange Pi 3

Имя контакта GPIO | Функция по умолчанию | GPIO |
---|---|---|
CON12-P01 | VCC-3.3V | VCC-IO |
CON12-P02 | VCC-5V | DCIN |
CON12-P03 | TWI0-SDA | PD26 |
CON12-P04 | VCC-5V | DCIN |
CON12-P05 | TWI0-SCK | PD25 |
CON12-P06 | GND | GND |
CON12-P07 | PWM0 | PD22 |
CON12-P08 | S-UART-TX | PL02 |
CON12-P09 | GND | GND |
CON12-P10 | S-UART-RX | PL03 |
CON12-P11 | UART3-RX | PD24 |
CON12-P12 | PD18 | PD18 |
CON12-P13 | UART3-TX | PD23 |
CON12-P14 | GND | GND |
CON12-P15 | PL10 | PL10 |
CON12-P16 | PD15 | PD15 |
CON12-P17 | VCC-3.3V | VCC-IO |
CON12-P18 | PD16 | PD16 |
CON12-P19 | SPI1_MOSI | PH05 |
CON12-P20 | GND | GND |
CON12-P21 | SPI1_MISO | PH06 |
CON12-P22 | PD21 | PD21 |
CON12-P23 | SPI1_CLK | PH04 |
CON12-P24 | SPI1_CS | PH03 |
CON12-P25 | GND | GND |
CON12-P26 | PL08 | PL08 |
Выходы: | HDMI, Аудио, RJ-45, microSD, USB 2.0, USB 3.0, Ethernet, Гребенка 26 Pins |
Частота процессора | 1,8 GHz |
Производитель: | Orange Pi |
Модель процессора: | Allwinner Н6 |
Оперативная память: | 2Gb |
Беспроводные интерфейсы: | Bluetooth, WiFi 2.4 GHz, WiFi 5 GHz |
Поддержка USB 3.0: | Да |
Разрешение видеовыхода: | Ultra HD (4K) |
Производитель процессора: | Allwinner |
Количество ядер: | 4 |
Интерфейсы | GPIO |
Графический процессор | Mali T720 |
Операционная система (ОС): | Ubuntu, Debian, Raspbian, Android, Lubuntu |
Внутренняя память: | 8Gb |
LAN: | 1000Mbit |
Гарантия: | 12 месяцев |
