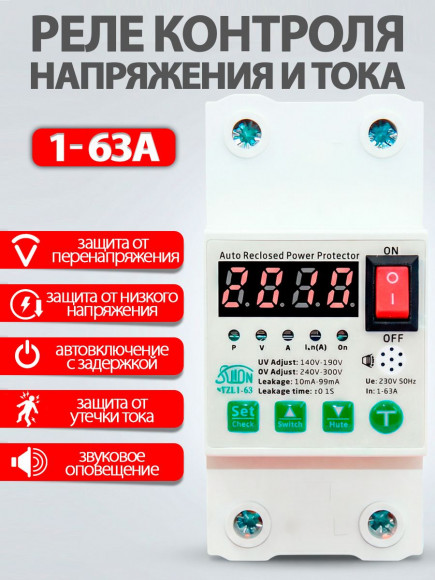

Реле напряжения с авто-рестартом STZL4-63 63A

Автоматическое повторно включающееся защитное устройство

Автоматическое повторно включающееся защитное устройство предназначено для защиты электрооборудования у пользователей или нагрузок в сетях переменного тока 50Гц/60Гц, номинальным рабочим напряжением 230В, номинальным рабочим током до 63А включительно, от перенапряжения, пониженного напряжения, перегрузки и тока утечки (дифференциального тока). Маленький размер, красивый внешний вид, отличные и надежные характеристики, быстрое срабатывание, модульный монтаж на DIN-рейку.

В основном используется на коммуникационных базовых станциях, ретрансляторах, в кабельном телевидении, цифровом телевидении, сетевых коммутаторах, оптических терминалах, системах видеонаблюдения, метеорологических телеметрических станциях, сейсмических мониторинговых станциях, фотоэлектрических установках и т.д.

Функции продукта

Предварительная проверка перед включением: Устройство проверяет линию перед включением и не может быть включено при наличии любых неисправностей, таких как перенапряжение, пониженное напряжение, утечка или перегрузка по току.

Защита от перенапряжения: Автоматическое отключение, когда входное напряжение превышает установленное значение.

Защита от пониженного напряжения: Автоматическое отключение, когда входное напряжение меньше установленного значения или при исчезновении сети.

Защита от перегрузки по току: Когда ток больше или равен 1,15 от номинального тока, устройство автоматически отключается через 3 секунды.

Защита от перегрузки по току: Когда ток превышает 3-кратное значение номинального тока, устройство автоматически отключается в течение 0,1 секунды.

Защита от токов утечки (дифференциального тока): Когда ток утечки превышает установленное значение или при прикосновении человека, устройство автоматически отключается в течение 0,1 секунды.

Защита от обрыва нулевого провода: При обрыве или плохом контакте нулевого провода устройство автоматически отключается, когда разбаланс напряжений достигает определенного значения.

Защита при исчезновении сети: Устройство автоматически отключается при пропадании питания и автоматически включается после проверки линии (нормализации параметров).

Автоматическое повторное включение: Автоматическое отключение при возникновении неисправности; Самовключение после устранения неисправности.

Световая и звуковая сигнализация неисправности: При отключении по неисправности загорается соответствующий индикатор неисправности и звучит звуковой сигнал.

Нормальные условия эксплуатации

Температура окружающего воздуха

a. Верхний предел не должен превышать +40°C.

b. Нижний предел не ниже -5°C.

c. Среднее значение за 24 часа не превышает +35°C.

d. Предельная рабочая температура -25°C ~ +70°C.

Высота над уровнем моря: Высота места установки не превышает 2000 метров.

Атмосферные условия

a. При температуре окружающего воздуха +40°C относительная влажность воздуха не превышает 50%; при более низких температурах может быть более высокой.

b. Средняя месячная минимальная температура в самом влажном месяце составляет +25°C, а средняя месячная относительная влажность составляет 90%.

c. Образование конденсата на поверхности изделия из-за перепадов температур учтено.

Степень загрязнения

Устройства используются при степени загрязнения 2.

Категории установки

Категория установки II и III.

Технические параметры:

Номинальное рабочее напряжение: AC230В (230В перем. тока).

Номинальный ток In: 1А-63А, регулируемый.

Срок службы: Электрический ресурс включений-отключений 20000 циклов.

Потребляемая мощность: <3Вт.

Диапазон рабочего напряжения: AC140В-320В.

Максимальный выходной ток: In63A.

Диапазон установки защиты от утечки: 10-99мА, время срабатывания <0,1с.

Диапазон установки защиты от пониженного напряжения: AC150-190В, время срабатывания 2-5с.

Диапазон установки защиты от перенапряжения: AC250-300В, время срабатывания 2-5с.

Диапазон установки защиты от перегрузки по току: 1А-63А, время срабатывания: 2-5с.

Ток защиты от перегрузки по току: >3In, время срабатывания <0,1с.

Время задержки автоматического включения устройства можно установить, диапазон времени: 5с-90с.

Время задержки автоматического повторного включения: После аварийного отключения устройству необходимо выждать установленное время для автоматического включения. Если неисправность сохраняется, цикл будет повторяться.

Отображение текущего (действующего) напряжения, тока, тока утечки, погрешность: <5%.

Габаритные размеры: См. Рисунок 1 (45 × 96 × 66мм).

Подключение проводов: Используется клеммное соединение, площадь поперечного сечения провода может достигать 16мм².

Монтаж: Установка на стандартную DIN-рейку 35мм, как показано на Рисунке 2.

Отображение текущих значений напряжения, тока, тока утечки: Нажмите кнопку "A/Переключение" для просмотра текущих значений напряжения, тока, тока утечки. (или они отображаются постоянно)

Настройка параметров

Удерживайте кнопку "Set/Query" (Установка/Запрос) в течение 5 секунд на главном экране, чтобы войти в меню настройки параметров.

Загорается индикатор перенапряжения, отображается текущее значение уставки перенапряжения (заводская настройка 275В). Нажмите кнопку "A/Переключение" для увеличения значения (макс. 300В), нажмите кнопку "V/Тихий режим" для уменьшения значения (мин. 250В).

Нажмите кнопку "Set/Query". Загорается индикатор пониженного напряжения и отображается текущее значение уставки (заводская настройка 160В). Нажмите "A/Переключение" для увеличения (макс. 190В), нажмите "V/Тихий режим" для уменьшения (мин. 150В).

Нажмите кнопку "Set/Query", загорается индикатор тока и отображается текущее значение уставки тока (заводская настройка 50А). Нажмите "A/Переключение" для увеличения (макс. 63А), нажмите "V/Тихий режим" для уменьшения (мин. 1А).

Нажмите кнопку "Set/Query", загорается индикатор утечки и отображается текущее значение уставки (заводская настройка 50мА). Нажмите "A/Переключение" для увеличения (макс. 99мА). Если значение уставки утечки отрегулировано на 100мА, защита от утечки отключается.

Нажмите кнопку "Set/Query". На дисплее появляется время задержки автоматического повторного включения (заводская настройка 20 секунд), которое указывает время ожидания перед повторным включением устройства после срабатывания. Нажмите "A/Переключение" для увеличения (макс. 90 сек), нажмите "V/Тихий режим" для уменьшения (мин. 5 сек).

Кратковременно нажмите кнопку "Т" (Тест) для проверки утечки, что имитирует утечку, и защита должна немедленно сработать. Периодически нажимайте кнопку "Т" для проверки исправности функции защиты от утечки.

Если после вышеуказанных операций в течение 10 секунд не производится никаких действий, автоматически произойдет возврат к интерфейсу отображения напряжения.

Нажмите кнопку "V/Тихий режим" для включения/выключения звукового сигнала (отключения звука при аварийной сигнализации).

После правильной установки и проверки устройства можно подключить питание, включить "вводной выключатель", устройство немедленно подключится к цепи. Нажмите кнопку "Test" (Тест), устройство немедленно отключится от линии, и загорится индикатор "утечка", что означает срабатывание защиты.

Устройство автоматически включается и выключается, устройство работает нормально.

На этом этапе устройство установлено правильно и может использоваться с уверенностью.

Устройство можно периодически тестировать согласно вышеизложенному, чтобы обеспечить нормальную функцию устройства.

Если питание не требуется в течение длительного времени, можно отключить "вводной выключатель", и устройство автоматически отключится. Это эквивалентно отключению вводного автомата.

(1) После подачи питания переведите выключатель питания в положение "включено" (ON), индикатор питания горит, что указывает на подачу питания на устройство.

(2) Индикатор питания на панели устройства горит, указывая на то, что питание в норме.

(3) При возникновении неисправности в линии устройство немедленно отключается, и индикатор указывает на соответствующую неисправность.

(4) Если неисправность не устранена, устройство будет циклически отключаться/включаться.

(5) Защита от перенапряжения: когда напряжение питания > 275В или установленного значения, устройство отключается, и на панели загорается индикатор "перенапряжение". В это время происходит переход в состояние защиты от перенапряжения. Когда напряжение восстанавливается, устройство автоматически включается с задержкой.

(6) Защита от пониженного напряжения: когда напряжение питания < 160В или установленного значения, устройство отключается, и на панели загорается индикатор "пониженное напряжение". В это время происходит переход в состояние защиты от пониженного напряжения. Когда напряжение восстанавливается, устройство автоматически включается с задержкой.

(7) Защита от перегрузки по току: при перегрузке по току устройство отключается, на панели загорается индикатор "перегрузка по току". В это время происходит переход в состояние защиты от перегрузки по току. Когда ток восстанавливается, устройство автоматически включается с задержкой.

(8) Защита от утечки: При возникновении тока утечки устройство отключается, на панели загорается индикатор "утечка". В это время происходит переход в состояние защиты от утечки. Когда утечка исчезает, устройство автоматически включается с задержкой.

Монтаж и использование:

Установите устройство на стене или внутри щитка, избегая прямых солнечных лучей и дождя.

Установите устройство после автоматического выключателя или рубильника (на выходе его стороны). Подключите вход питания к входным клеммам, а нагрузку - к выходным клеммам.

Если индикатор горит красным через 10 секунд после включения питания, это указывает на неисправность линии. Отключите нагрузку. Если включение все равно невозможно в течение 10 секунд, это указывает, что ток утечки в линии превышает заданное значение или в линии присутствуют перенапряжение/пониженное напряжение, перегрузка по току. Следует отключить всю нагрузку, выяснить причину, устранить неисправность, а затем снова подать питание.

Правильно подключите однофазное питание 230В в соответствии с маркировкой на изделии, правильно подключите силовые провода. Особое внимание уделите входным и выходным клеммам.

При необходимости после установки отрегулируйте ток и другие параметры (если значения по умолчанию не соответствуют требованиям защиты).

Примечание: Параметры должны быть настроены в соответствии с разделом "Настройка параметров".

Меры предосторожности:

Устройство не должно подвергаться воздействию дождя во время транспортировки и хранения, изделие должно храниться в месте с циркуляцией воздуха.

Во время использования следует регулярно удалять пыль и грязь. Лучше использовать защитную крышку, оставляющую открытой только лицевую панель устройства.

Перед использованием проверьте, соответствуют ли основные технические данные на шильдике или маркировке требованиям.

Защитные характеристики устройства установлены производителем и не могут быть произвольно разобраны и отрегулированы во время использования.

Нулевой и фазный провода не должны быть подключены неправильно.

Перед использованием обязательно затяните винты клемм, чтобы избежать повреждения продукта из-за плохого контакта.

Расчетная температура для данной серии устройств составляет +30±5°C. Если несколько устройств установлены в одном закрытом щитке, следует снизить нагрузку с коэффициентом 0.8.

Заводские настройки параметров устройства: значение перенапряжения 275В; значение пониженного напряжения 160В; значение тока утечки 50мА; номинальный ток 50А. Если пользователю требуется регулировка, пожалуйста, установите значения параметров согласно инструкции.

Данное устройство не может использоваться в качестве вводного автомата. Перед устройством должен быть установлен автоматический выключатель с защитой от перегрузки.

Схема подключения устройства: См. Рисунок 4

Схема монтажа и подключения устройства: См. Рисунок 5

Подключите кабели в соответствии с требованиями.

После установки настройте соответствующие технические параметры.

Инструкции по заказу

b: Номинальный ток (рамки). e: Регулируемый номинальный ток. f: Количество.

Например: номинальный ток рамки составляет 63А, регулируемый номинальный ток 1А-63А, 100 штук.

Следует указать: STZL4-63/2P/63/100
