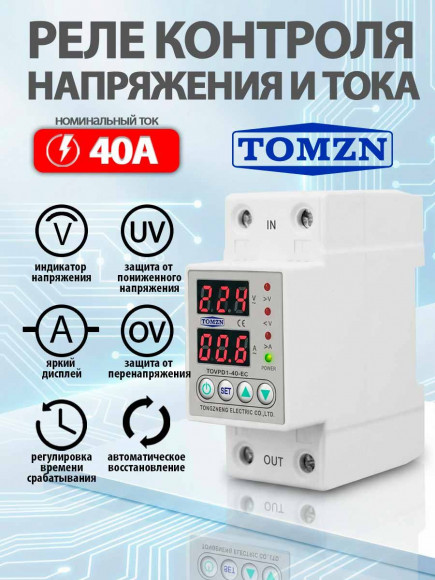

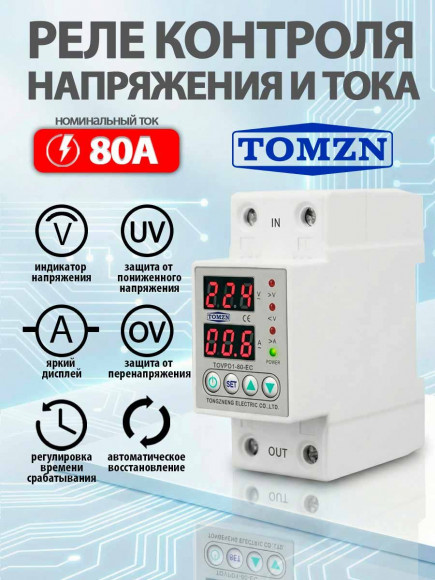

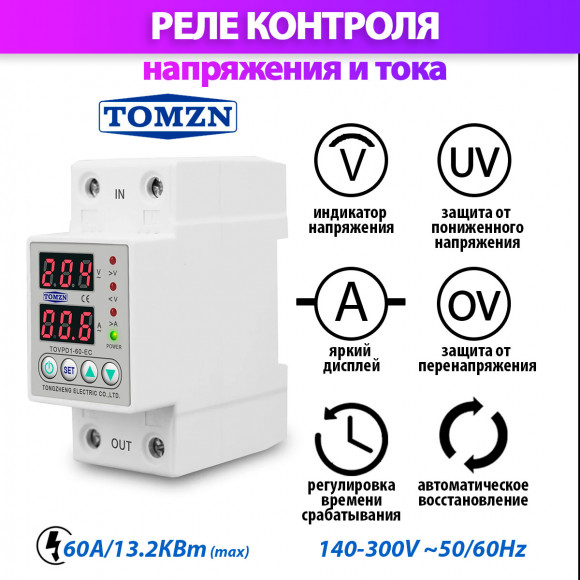

Реле напряжения TOMZN TOVPD1-63B — это универсальное защитное устройство, предназначенное для использования в однофазных сетях переменного тока. Оно обеспечивает защиту от перенапряжения, пониженного напряжения и перегрузок по току с функцией автоматического повторного включения.
Это реле способно мгновенно отключать участки электрической сети, предотвращая повреждение электроприборов.
Пользователь может самостоятельно настроить пороги срабатывания защит от повышенного, пониженного напряжения и перегрузок по току в соответствии с конкретными условиями эксплуатации.
На дисплее реле отображаются актуальные значения напряжения и силы тока.
Для обеспечения безопасности от коротких замыканий перед реле следует установить автоматический выключатель с током отключения, не превышающим 75 % от максимального тока реле напряжения.

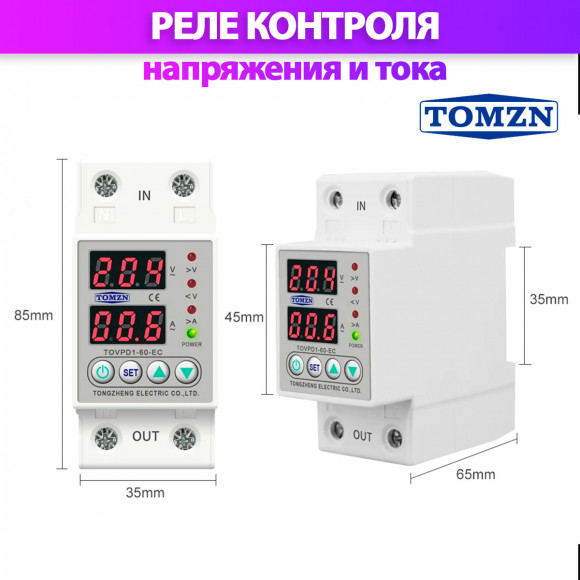

Корпус реле напряжения изготовлен из пластика, устойчивого к горению. Подключение сети осуществляется к верхним контактам, а нагрузка — к нижним. Устройство устанавливается на DIN-рейку 35 мм / 3U.
Особенности реле TOVPD1-63B:
•Широкий диапазон рабочего напряжения - 140 - 300 В;
•Защита от повышенного и пониженного напряжения;
•Защита от перегрузки по току;
•Скорость срабатывания защиты настраивается от 0,1 с;
•Функции вольтметра и амперметра;
•Точность измерения напряжения и силы тока 0,5%;
•Собственное энергопотребление ⩽ 2 Вт;
•Можно восстановить питание нагрузки автоматически или вручную;
•Можно установить задержку подключения нагрузки после восстановления характеристик напряжения и тока.
Основные технические характеристики:
•Входное рабочее напряжение 140 - 300 В (50/60Гц)
•Диапазон защиты от перенапряжения - 230 - 300 В (по умолчанию 270 В)
•Диапазон защиты от пониженного напряжения - 140 - 210 В (по умолчанию 170 В)
•Диапазон защиты от перегрузки по току - 1-63 А (по умолчанию 40A);
•Диапазон задержки включения нагрузки после восстановления питания - 1-500с (по умолчанию 30с)
•Максимальный ток нагрузки 63 А;
•Ресурс срабатывания более 30000 циклов
Количество фаз | 1 |
Номинальный ток | не более 40А |
Крепление | DIN рейка |
Максимальный ток | 63A |
Рабочее напряжение | 140 - 300 В (50/60Гц) |
Гарантия: | 6 месяцев |
Wi-Fi | Нет |
Производитель: | TOMZN |
Цвет | Белый |
Реле контроля напряжения и тока TOVPD1 отзывы
Компания «AndroidMag» производит и импортирует:
- Android SMART TV приставки
- Мини ПК – неттопы (Windows/ Android)
- Рекламные медиаплееры для Digital Signage
- Микрокомпьютеры Raspberry, Orange
- Промышленные планшетные компьютеры (Windows/ Android)
- Манипуляторы и аксессуары
- Налажена поставка различной электроники по заказу, (поиск/ доставка).
Наши преимущества как поставщика:
- Оригинальный товар высокого качества.
- Гибкая система скидок.
- Индивидуальный подход к каждому клиенту.
- Предпродажное тестирование и настройка.
- Приставки готовы к работе «из коробки». Все настроено для работы в России.
- Гарантийный срок 12 месяцев.
- Служба удаленной технической поддержки для партнеров и конечных потребителей.
Наши клиенты:
- Оптовые продавцы
- Розничные продавцы
- Дропшиппинг продавцы
- Интернет- магазины
- Промышленные компании
- Разработчики компьютерного программного обеспечения
- другие.
Приглашаем к сотрудничеству в России и странах СНГ.
Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.
Звоните, мы сможем договориться!
С Уважением, Менеджер по оптовым продажам
Тел.: +7-978-7916825
e-mail: opt.droidmag@gmail.com
Web site: https://androidmag.ru
Заполните форму и получите уникальное оптовое предложение:
Инструкция на Реле контроля напряжения и тока TOVPD1
Первая кнопка выключает и включает нагрузку, когда нагрузка выключена на нижнем индикаторе отображается «oFF».
При нажатии третьей кнопки более 6 секунд индикаторы отображают причину последнего отключения: на верхнем будет буква, обозначающая пониженное или повышенное напряжение или превышение тока, на нижнем — значение параметра в момент превышения. После отключения входящего электричества причиной будет это самое отключение, нижний индикатор покажет «888».
Кнопка SET включает режим настройки. В этом режиме настраиваются 14 параметров:
- A1 — Задержка включения нагрузки в секундах при подаче электричества (по умолчанию 10);
- A2 — Верхнее напряжение отключения (по умолчанию 270 В);
- A3 — Напряжение включения после отключения (по умолчанию 265 В, автоматически меняется при смене предыдущего параметра);
- A4 — Время включения нагрузки при восстановлении напряжения после превышения (по умолчанию 30 с). Время отсчитывается от момента восстановления допустимого напряжения;
- A5 — Время отключение нагрузки при превышении напряжения (по умолчанию 1С, можно установить от 0.1С до 30С);
- A6 — Нижнее напряжение отключения (по умолчанию 170 В);
- A7 — Напряжение включения после отключения из-за пониженного напряжения (по умолчанию 175 В, автоматически меняется при смене предыдущего параметра);
- A8 — Время включения нагрузки при восстановлении напряжения после понижения (по умолчанию 30 с);
- A9 — Время отключение нагрузки при понижении напряжения (по умолчанию 1С, можно установить от 0.1С до 30С);
- A10 — Ток отключения нагрузки ( можно установить от 0.05A);
- A11 — Время включения нагрузки после снижения тока (по умолчанию 30 с).
- A12 — Время отключение нагрузки при превышении тока (по умолчанию 1С, можно установить от 0.1С до 30С);
- A13 — Калибровка вольтметра (от -9.5 до +9.5 В с шагом 0.5 В);
- A14 — Количество срабатываний превышения тока до полного отключения (по умолчанию oFF, можно установить от 1 до 20).
Восстановить заводские настройки: Нажмите кнопку вниз более 12 секунд
Запрос на неисправность: Нажмите кнопку вверх более 12 секунд
