Реле контроля напряжения и тока утечки TOMPD-63SL 63А однофазное

Реле контроля напряжения и тока утечки TOMZN TOMPD-63SL 63А (однофазное) отключает нагрузку при превышении установленных порогов по перенапряжению, пониженному напряжению, перегрузке по току или утечке устройство. После нормализации параметров подключение восстанавливается автоматически с заданной задержкой. Звуковая индикация сопровождает аварийные события.

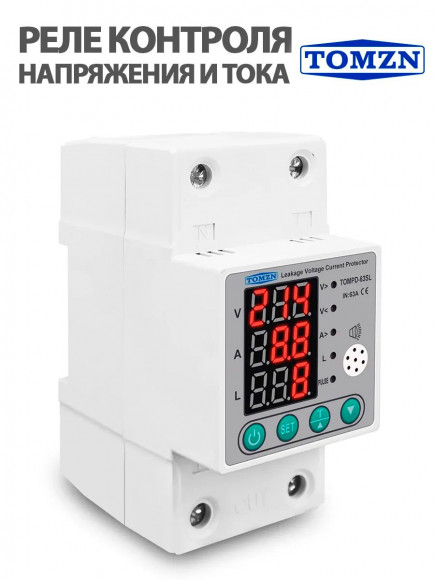

На лицевой панели расположены цифровые дисплеи, световые индикаторы и кнопки управления. Индикатор «L» сигнализирует об утечке тока, в этом же окне отображается обратный отсчет после тестирования. Короткое нажатие кнопки «SET» выводит на экран значения текущей мощности P (кВт), потребленной энергии E (кВт·ч) и коэффициента мощности PF. Удержание кнопки «вверх» 3 секунды запускает тест защиты от утечки. При достижении установленного лимита непрерывных аварийных отключений по току или утечке автоматический возврат блокируется — для возобновления работы требуется ручной сброс кнопкой питания.

Вход в меню настроек выполняется удержанием кнопки «SET» 3 секунды. Перемещение по пунктам и изменение значений осуществляется кнопками со стрелками. Сохранение параметров происходит при переходе к последнему пункту «End».

Параметры меню: Pt — задержка включения при подаче питания (oFF, 1–500 с), UH — порог отключения при перенапряжении (230–300 В, oFF), UHr — напряжение восстановления (225–295 В), UL — порог отключения при пониженном напряжении (140–210 В, oFF), ULr — напряжение восстановления (145–215 В), CH — порог токовой защиты (0,1–63 А, oFF) — указано максимальное значение тока, LC — порог защиты от утечки (10–99 мА, oFF). Задержки автовосстановления: UHr t / ULr t / CHr t / LCr t (1–999 с). Время срабатывания защиты при отклонениях: UHE t / ULE t / CHE t (1–30 с). Лимит непрерывных сбоев до блокировки: CC / LCC (oFF, 1–20 раз). Калибровка значений: UAd J / CAd J / PAd J (диапазон от -20,0% до +20,0% для напряжения, тока и мощности).
