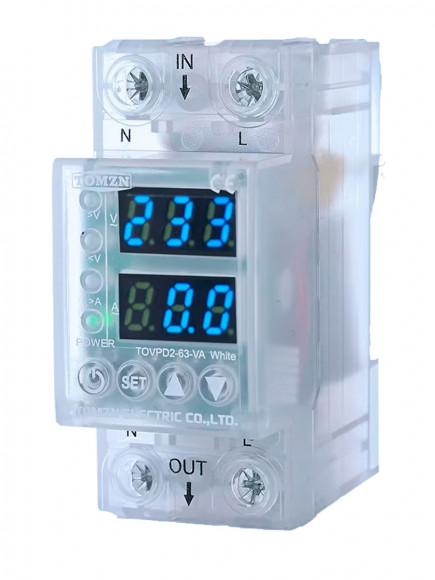

Реле напряжения TOMZN TOVPD2-63-VA — многофункциональное защитное устройство для однофазных сетей переменного тока 220 В, частотой 50/60 Гц. Предназначено для защиты бытовой техники и электрооборудования от перенапряжения, пониженного напряжения и перегрузки по току. Обеспечивает автоматическое отключение нагрузки при выходе параметров за установленные пределы с последующим восстановлением подачи питания после нормализации условий.

Функциональные возможности:

Настраиваемые пороги отключения по напряжению и току;
Задержка включения нагрузки после восстановления напряжения (от 1 до 500 секунд);
Настройка времени срабатывания защиты от 0,1 с;
Индикация текущих значений напряжения и тока на дисплее;
Функции вольтметра и амперметра;
Высокая точность измерений (0,5%);
Низкое собственное энергопотребление — не более 2 Вт.

Монтаж и конструкция:

Установка на DIN-рейку 35 мм (ширина 2 модуля);
Верхние клеммы — подключение питания, нижние — подключение нагрузки;
Корпус выполнен из самозатухающего пластика;
Для защиты от короткого замыкания рекомендуется установка автоматического выключателя с током отключения не выше 75% от максимального тока реле.

Технические характеристики:

Входное рабочее напряжение: 80–300 В (50/60 Гц);
Диапазон срабатывания защиты от перенапряжения: 120–300 В (по умолчанию — 270 В);
Диапазон защиты от пониженного напряжения: 80–210 В (по умолчанию — 170 В);
Защита от перегрузки по току: 1–63 А (по умолчанию — 40 А);
Максимальный ток нагрузки: 63 А;
Диапазон задержки включения нагрузки: 1–500 с (по умолчанию — 30 с);
Ресурс коммутации: более 30 000 циклов.

Реле контроля напряжения TOMZN TOVPD2-63-VA blue отзывы

Компания «AndroidMag» производит и импортирует:

Android SMART TV приставки
Мини ПК – неттопы (Windows/ Android)
Рекламные медиаплееры для Digital Signage
Микрокомпьютеры Raspberry, Orange
Промышленные планшетные компьютеры (Windows/ Android)
Манипуляторы и аксессуары
Налажена поставка различной электроники по заказу, (поиск/ доставка).

Наши преимущества как поставщика:

Оригинальный товар высокого качества.
Гибкая система скидок.
Индивидуальный подход к каждому клиенту.
Предпродажное тестирование и настройка.
Приставки готовы к работе «из коробки». Все настроено для работы в России.
Гарантийный срок 12 месяцев.
Служба удаленной технической поддержки для партнеров и конечных потребителей.

Наши клиенты:

Оптовые продавцы
Розничные продавцы
Дропшиппинг продавцы
Интернет- магазины
Промышленные компании
Разработчики компьютерного программного обеспечения
другие.

Приглашаем к сотрудничеству в России и странах СНГ.

Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.

Звоните, мы сможем договориться!

С Уважением, Менеджер по оптовым продажам

Тел.: +7-978-7916825

e-mail: opt.droidmag@gmail.com

Web site: https://androidmag.ru

Заполните форму и получите уникальное оптовое предложение:

Спасибо за ваше сообщение! Мы свяжемся с вами в ближайшее время!

I. Применение Устройство защиты от перенапряжения и пониженного напряжения с функцией автоматического повторного включения (OUPA) является интеллектуальным защитным устройством, объединяющим защиту от перенапряжения, пониженного напряжения и перегрузки по току. В случае перенапряжения, пониженного напряжения или перегрузки по току в линии это устройство может мгновенно отключить питание, чтобы предотвратить повреждение электрического оборудования. Значения перенапряжения, пониженного напряжения и перегрузки по току в этом устройстве можно установить самостоятельно и отрегулировать на основе местных практических условий.

II. Особенности продукта 2.1 В случае перенапряжения, пониженного напряжения или перегрузки по току в линии, устройство может отключить питание в однофазной линии и автоматически восстановить соединение после задержки по времени, когда напряжение или ток в линии вернутся к нормальному состоянию. 2.2 В случае кратковременного перенапряжения в линии устройство может защитить оборудование от ошибочной работы. 2.3 В случае, если линия подвержена нестабильному напряжению или внезапному отключению и включению питания из-за ослабленных соединений и других неисправностей, устройство отключит линию. 2.4 Когда напряжение в линии достигнет пика, само устройство не будет повреждено.

III. Нормальные условия эксплуатации и установки

3.1 Нормальные условия эксплуатации

3.1.1 Температура окружающего воздуха Температура окружающего воздуха не должна быть выше +55 °C и не ниже –20 °C, а среднесуточная температура не должна превышать +35 °C.

3.1.2 Высота Высота места установки не должна превышать 2000 м.

3.1.3 Атмосферные условия

3.1.3.1 Влажность Относительная влажность на месте установки не должна превышать 50%, если температура окружающего воздуха составляет +40 °C. При более низкой температуре относительная влажность может быть выше. Например, когда средняя минимальная температура самого влажного месяца составляет +20 °C, максимальная относительная влажность в этом месяце может достигать 90%. Конденсация, вызванная изменением температуры, должна предотвращаться с помощью соответствующих мер.

3.1.3.2 Степень загрязнения 3-я степень загрязнения.

3.2 Условия установки

3.2.1 Установка Защитное устройство может устанавливаться вертикально или горизонтально в шкафу. При необходимости возможна установка в другом порядке.

3.2.2 Среда установки Устройство должно устанавливаться в среде без риска взрыва. В окружающей среде не должно быть газа или пыли, вызывающих коррозию металла или снижающих изоляционные свойства.

3.2.3 Защита от влаги Устройство не должно устанавливаться в местах, подверженных воздействию дождя или снега.

IV. Установка параметров

230 – Индикация напряжения

63.0 – Индикация тока

SET F1 – Время задержки включения питания, с 1–500

SET F2 – Значение защиты от перенапряжения, В 120–300

SET F3 – Значение восстановления после перенапряжения, В 115–295

SET F4 – Время задержки восстановления после перенапряжения, с 1–500

SET F5 – Время срабатывания защиты от перенапряжения, с 0.1–30

SET F6 – Значение защиты от пониженного напряжения, В 80–210

SET F7 – Значение восстановления после пониженного напряжения, В 85–215

SET F8 – Время задержки восстановления после пониженного напряжения, с 1–500

SET F9 – Время срабатывания защиты от пониженного напряжения, с 0.1–30

SET F10 – Значение защиты от перегрузки по току, А 40 / 63 / 80

SET F11 – Время задержки восстановления после перегрузки по току, с 1–500

SET F12 – Время срабатывания защиты от перегрузки по току, с 0.1–30

SET F13 – Калибровка напряжения

SET F14 – Время непрерывной перегрузки по току, с 1–20

SET F15 – Калибровка тока

SET – Завершение настройки, нажмите SET, чтобы выйти из меню настроек

OFF – Ручное выключение Отключить защитную функцию можно нажатием клавиши питания (вкл/выкл).

Изменение значения настройки с помощью кнопок ▲▼
Удерживайте кнопку SET более 12 секунд для восстановления заводских настроек
Удерживайте кнопку SET более 6 секунд для запроса последней ошибки

V. Основные технические характеристики

Функция	Технический параметр	Функция	Технический параметр
Входное напряжение	AC 80–300 В	Время задержки включения	1–500 с, по умолчанию 10 с
Значение защиты от перенапряжения	120–300 В, по умолчанию 270 В	Значение восстановления после перенапряжения	115–295 В, по умолчанию 265 В
Значение защиты от пониженного напряжения	80–210 В, по умолчанию 170 В	Значение восстановления после пониженного напряжения	85–215 В, по умолчанию 175 В
Значение защиты от перегрузки по току (модель 40А)	1–40 А, по умолчанию 20 А	Значение восстановления после перегрузки (модель 40А)	0.5–39.5 А
Значение защиты от перегрузки по току (модель 63А)	1–63 А, по умолчанию 40 А	Значение восстановления после перегрузки (модель 63А)	0.5–62.5 А
Значение защиты от перегрузки по току (модель 80А)	1–80 А, по умолчанию 60 А	Значение восстановления после перегрузки (модель 80А)	0.5–79.5 А
Время задержки восстановления	1–500 с, по умолчанию 30 с	Время срабатывания	0.1–30 с, по умолчанию 1 с
Количество допустимых непрерывных перегрузок по току	1–20 раз, по умолчанию выкл.
Потребляемая мощность	≤ 2 Вт	Электрическая и механическая износостойкость	≥ 100000 циклов
Габаритные размеры	86 × 36 × 66 мм	Подключение	Верхний ввод, нижний вывод

VI. Использование После установки устройство может быть подключено пользователем. При этом сечение провода должно быть выбрано в соответствии с применимыми стандартами и на основе номинального тока устройства. Обратите внимание на расположение входных и выходных проводов, а также на фазировку перед включением устройства в работу.

VII. Примечания

7.1 Пользователь должен соблюдать соответствующие процедуры и обращать внимание на следующие пункты при выполнении различных операций или тестов, чтобы обеспечить правильное и безопасное использование устройства.

7.2 Вход и выход должны быть правильно подключены в соответствии с маркировкой на корпусе устройства. (При этом ток нагрузки должен быть меньше тока защиты устройства.)

7.3 Нейтральный провод (N) должен быть правильно подключён и надёжно зафиксирован; в противном случае устройство может не работать должным образом.

7.4 Перед включением питания необходимо тщательно проверить правильность подключения, соответствие нагрузки номинальному току устройства, а также надёжность затяжки контактных винтов; в противном случае устройство может быть повреждено.

7.5 После подачи питания не прикасайтесь к токоведущим частям устройства во избежание поражения электрическим током.

7.6 Это устройство должно использоваться совместно с автоматическим выключателем для выполнения функции защиты от короткого замыкания. В противном случае устройство может не обеспечить защиту по току нагрузки в случае короткого замыкания на входе или выходе.

VII. Примечания:

7.7 Поскольку устройство имеет функцию автоматического восстановления, после его срабатывания и выполнения функции защиты необходимо отключить нагрузку (электроприбор) и проверить цепь. В противном случае устройство будет многократно подключаться и отключаться от нагрузки. В конечном итоге само устройство или цепь могут выйти из строя из-за частого подключения/отключения при перегрузке в течение длительного времени.

7.8 Устройства, которые долго не используются, должны храниться в условиях защиты от влаги и пыли. Перед использованием они должны быть проверены в соответствии с вышеуказанными пунктами и могут быть введены в эксплуатацию только при нормальном состоянии.

7.9 Это устройство не имеет функции гальванической изоляции. Пожалуйста, отключайте предшествующий автоматический выключатель при обслуживании цепи.
