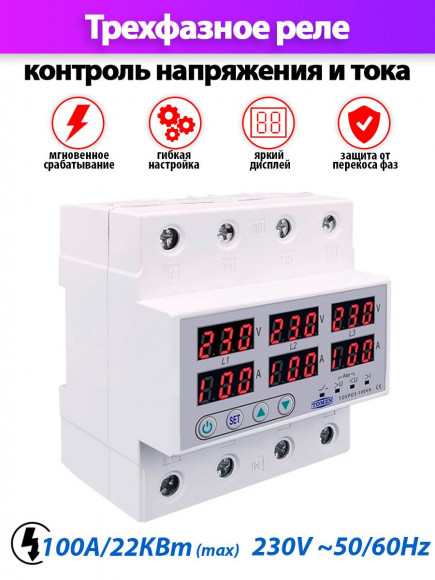

Реле контроля напряжения трехфазное TOMZN TOVPD3-100VA с защитой от перегрузки по току и перенапряжения 100А
Купить оптом с НДС и без.Сотрудничество и оптовые поставки от 3-х штук. Компания AndroidMag осуществляет прямые поставки от производителя SMART приставок, рекламных медиаплееров. Работаем с НДС.
Обзоры приставокОбзоры и полезные статьи, тесты,советы и рекомендации.
Прошивки приставокВ этом разделе размещены актуальные версии прошивок для популярный смарт приставок, с подробными инструкциями.
ГарантияЕсли у Вас появились возникли вопросы относительно обмена или возврата товара приобретенного в Androidmag, пожалуйста ознакомьтесь с информацией на данной странице.- Описание
- Характеристики
- Отзывы0
- Купить оптом
- Инструкция
Это многофункциональное защитное устройство предназначено для использования в ТРЁХфазной сети переменного тока в качестве защиты от перенапряжения, защиты от просадок напряжения, перегрузки по току, трёхфазной асимметрии и потери фазы. Защитное реле может мгновенно отключить участок электросети, чтобы исключить повреждение электроприборов.
Реле позволяет самостоятельно настраивать пороги срабатывания защит от повышенного, пониженного напряжения и перегрузки по току в соответствии с практическими условиями. На экране реле отображаются значения напряжения и силы тока в реальном времени. Корпус реле напряжения изготовлен из пластика, который не поддерживает горение. Сеть подключается к нижним контактам, нагрузка – к верхним. Устройство крепится на DIN рейку 35 мм, ширина 5U. Правильно устанавливать реле с максимальным током нагрузки хотя бы на 1 «шаг» больше чем автомат. Таким образом, автомату на 63А будет соответствовать реле на 100А или более.
Особенности реле TOMZN TOVPD3-100VA:
• Точность измерения напряжения и силы тока <1%;
• Скорость срабатывания защиты настраивается от 0,1 с;
• Функции вольтметра и амперметра;
• Защита от перегрузки по току;
• Защита от повышенного и пониженного напряжения;
• Защита от неправильной последовательности и потери фаз;
• Защита от трёхфазной асимметрии;
Основные технические характеристики:
• Диапазон задержки включения нагрузки после восстановления питания - 1-500с (по умолчанию 30с)
• Диапазон защиты от перегрузки по току - 1-100 А (по умолчанию 30A);
• Диапазон защиты от пониженного напряжения - 140 - 210 В (по умолчанию 170 В)
• Диапазон защиты от перенапряжения - 230 - 300 В (по умолчанию 270 В)
• Ресурс срабатывания более 100000 циклов
• Диапазон рабочих температур от -5 до +40 °C
• Степень защиты – IP20;
• Максимальный ток нагрузки 100 А;
• Номинальное напряжение питания 230В 50/60Гц ТРЁХфазной сети переменного тока
• Входное рабочее напряжение 140 - 300 В
| Количество фаз | 3 |
| Номинальный ток | не более 40А |
| Крепление | DIN рейка |
| Максимальный ток | 100A |
| Рабочее напряжение | 230В 50/60Гц |
| Гарантия: | 6 месяцев |
| Wi-Fi | Нет |
| Производитель: | TOMZN |
| Цвет | Белый |
Реле контроля напряжения трехфазное TOMZN TOVPD3-100VA с защитой от перегрузки по току и перенапряжения 100А отзывы
Компания «AndroidMag» производит и импортирует:
- Android SMART TV приставки
- Мини ПК – неттопы (Windows/ Android)
- Рекламные медиаплееры для Digital Signage
- Микрокомпьютеры Raspberry, Orange
- Промышленные планшетные компьютеры (Windows/ Android)
- Манипуляторы и аксессуары
- Налажена поставка различной электроники по заказу, (поиск/ доставка).
Наши преимущества как поставщика:
- Оригинальный товар высокого качества.
- Гибкая система скидок.
- Индивидуальный подход к каждому клиенту.
- Предпродажное тестирование и настройка.
- Приставки готовы к работе «из коробки». Все настроено для работы в России.
- Гарантийный срок 12 месяцев.
- Служба удаленной технической поддержки для партнеров и конечных потребителей.
Наши клиенты:
- Оптовые продавцы
- Розничные продавцы
- Дропшиппинг продавцы
- Интернет- магазины
- Промышленные компании
- Разработчики компьютерного программного обеспечения
- другие.
Приглашаем к сотрудничеству в России и странах СНГ.
Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.
Звоните, мы сможем договориться!
С Уважением, Менеджер по оптовым продажам
Тел.: +7-978-7916825
e-mail: opt.droidmag@gmail.com
Web site: https://androidmag.ru
Заполните форму и получите уникальное оптовое предложение:
Инструкция на Реле контроля напряжения трехфазное TOMZN TOVPD3-100VA с защитой от перегрузки по току и перенапряжения 100А
| Параметр |
Диапазон значений |
Значение по умолчанию |
Шаг регулировки |
Описание |
| Задержка включения |
1с-500с |
10с |
1с |
Задержка включения после отключения внешнего питания. |
| Защита от перенапряжения |
230-300В |
270 |
1В |
При превышении этого напряжения автомат отключит нагрузку. |
| Восстановление после перенапряжения |
225-295В |
265 |
1В |
При снижении напряжения до этого значения (после отключения из-за перенапряжения) автомат возобновит питание нагрузки. Должно быть установлено ниже максимального напряжения не менее чем на 5В. |
| Задержка включения после перенапряжения |
1с-500с |
30с |
1с |
Задержка возобновления питания, после прихода напряжения в норму. |
| Время реакции на превышение напряжения |
0,1с-30с |
1с |
0,1с |
Время, в течении которого напряжение должно быть непрерывно выше максимального, чтобы автомат отключил нагрузку. |
| Защита от низкого напряжения |
140В-210В |
170В |
1В |
При снижении напряжения ниже минимального порога автомат отключит нагрузку. |
| Восстановление после низкого напряжения |
145В-215В |
175В |
1В |
При повышении напряжения выше этого значения (после отключения из-за пониженного напряжения) автомат возобновит питание нагрузки. Должно быть установлено выше минимального напряжения не менее чем на 5В. |
| Задержка включения после низкого напряжения |
1с-500с |
30с |
1с |
Задержка возобновления питания, после прихода напряжения в норму. |
| Время реакции на низкое напряжение |
0,1с-30с |
1с |
0,1с |
Время, в течении которого напряжение должно быть непрерывно ниже минимального, чтобы автомат отключил нагрузку. |
| Ошибка перекоса фаз |
20В-99В |
30В |
1В |
Если разность напряжений между любой из трех фаз больше этого значения, то автомат отключит нагрузку. |
| Значение включения после перекоса фаз |
15В-94В |
24В |
1В |
При уменьшении разницы напряжений между любой из трех меньше этого значения (после отключения из-за перекоса фаз) автомат возобновит питание нагрузки. |
| Проверка порядка включения фаз |
OFF/ON |
ON |
Проверка правильности порядка включения входных фаз ABC. |
|
| Защита от перегрузки по току |
3А-100A, OFF |
60A |
1А |
Если ток нагрузки на любой из фаз выше этого значения, то автомат отключит нагрузку. |
| Время реакции на превышение тока |
0,1с-30с |
1с |
0,1с |
Время, в течении которого ток должен быть непрерывно выше максимального, чтобы автомат отключил нагрузку. |
| Время восстановления после отключения из-за превышения тока. |
1с-500с |
30с |
1с |
Задержка возобновления питания, после отключения из-за превышения тока. |
| Кол-во повторных включений, после перегрузки по току. |
OFF-1-20 |
OFF |
1 |
После перегрузки по току автомат сделает указанное кол-во повторных включений, после чего потребуется ручная подача питания. OFF – повторное включение не активно, нужно вручную возобновлять питание после первого же отключения из-за перегрузки по току. |
| Защита от обрыва фазы |
ON |
Автомат отключит нагрузку при обрыве любой из трех фаз. |
