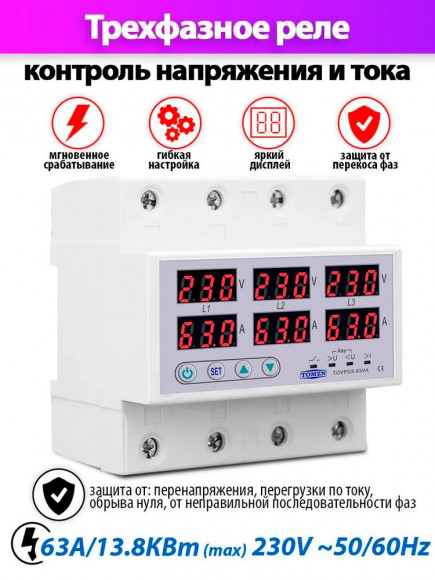

Реле контроля напряжения трехфазное TOMZN TOVPD3-63VA с защитой от перегрузки по току и перенапряжения 63А
Купить оптом с НДС и без.Сотрудничество и оптовые поставки от 3-х штук. Компания AndroidMag осуществляет прямые поставки от производителя SMART приставок, рекламных медиаплееров. Работаем с НДС.
Обзоры приставокОбзоры и полезные статьи, тесты,советы и рекомендации.
Прошивки приставокВ этом разделе размещены актуальные версии прошивок для популярный смарт приставок, с подробными инструкциями.
ГарантияЕсли у Вас появились возникли вопросы относительно обмена или возврата товара приобретенного в Androidmag, пожалуйста ознакомьтесь с информацией на данной странице.- Описание
- Характеристики
- Отзывы0
- Купить оптом
- Инструкция
Основные функции:
· Защита от трехфазной асимметрии.
· Контроль последовательности и предотвращение потери фаз.
· Регулируемые пороги срабатывания для повышенного и пониженного напряжения.
· Защита от перегрузки по току.
· Функции вольтметра и амперметра.
· Настройка скорости срабатывания защиты от 0,1 секунды.
· Высокая точность измерения напряжения и тока (<1%).
Технические характеристики:
· Входное напряжение: 140–300 В.
· Номинальное напряжение: 230 В, 50/60 Гц.
· Количество полюсов: 4P.
· Максимальный ток нагрузки: 63 А.
· Степень защиты: IP20.
· Рабочий температурный диапазон: от -5 до +40 °C.
· Ресурс срабатывания: более 100 000 циклов.
Преимущества:
· Возможность самостоятельной настройки порогов срабатывания.
· Отображение значений напряжения и тока в реальном времени.
· Корпус из негорючего пластика.
· Установка на DIN-рейку 35 мм (ширина 5U).
Рекомендации по установке: Для оптимальной работы реле рекомендуется устанавливать его с максимальным током нагрузки на один «шаг» выше, чем у автомата. Например, для автомата на 40 А подойдет реле на 63 А или выше.
Это устройство обеспечивает максимальную надежность и безопасность вашего оборудования, защищая его от нестабильного электроснабжения.
| Производитель: | TOMZN |
| Цвет | Белый |
| Вес, гр | 500 |
Реле контроля напряжения трехфазное TOMZN TOVPD3-63VA с защитой от перегрузки по току и перенапряжения 63А отзывы
Компания «AndroidMag» производит и импортирует:
- Android SMART TV приставки
- Мини ПК – неттопы (Windows/ Android)
- Рекламные медиаплееры для Digital Signage
- Микрокомпьютеры Raspberry, Orange
- Промышленные планшетные компьютеры (Windows/ Android)
- Манипуляторы и аксессуары
- Налажена поставка различной электроники по заказу, (поиск/ доставка).
Наши преимущества как поставщика:
- Оригинальный товар высокого качества.
- Гибкая система скидок.
- Индивидуальный подход к каждому клиенту.
- Предпродажное тестирование и настройка.
- Приставки готовы к работе «из коробки». Все настроено для работы в России.
- Гарантийный срок 12 месяцев.
- Служба удаленной технической поддержки для партнеров и конечных потребителей.
Наши клиенты:
- Оптовые продавцы
- Розничные продавцы
- Дропшиппинг продавцы
- Интернет- магазины
- Промышленные компании
- Разработчики компьютерного программного обеспечения
- другие.
Приглашаем к сотрудничеству в России и странах СНГ.
Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.
Звоните, мы сможем договориться!
С Уважением, Менеджер по оптовым продажам
Тел.: +7 978 088 79 15
e-mail: opt.droidmag@gmail.com
Web site: https://androidmag.ru
Заполните форму и получите уникальное оптовое предложение:
Инструкция на реле контроля напряжения трехфазное TOMZN TOVPD3-63VA
МЕРЫ БЕЗОПАСНОСТИ
1. Устройство должно устанавливаться квалифицированным специалистом.
2. Перед обслуживанием устройства отключите всё питание. Не прикасайтесь к клеммам при включённом питании.
3. При подключении обязательно проверьте правильность соединений.
4. Не разбирайте и не ремонтируйте устройство, даже если оно работает нормально. В противном случае производитель и продавец не несут ответственности.
5. Не используйте устройство в местах, подверженных воздействию коррозионного газа, прямых солнечных лучей и дождя.
6. Очищайте устройство только сухой тканью.
7. Несоблюдение этих инструкций может привести к серьёзным травмам или смерти.
ОСОБЕННОСТИ
- Основано на микроконтроллере
- Цифровой дисплей напряжения и тока
- Защищает оборудование от перенапряжения, пониженного напряжения, перегрузки по току, асимметрии фаз и неправильной последовательности фаз
- Точность измерения напряжения: менее 1%
- Настройка параметров кнопками
- Световая индикация аварий по напряжению и току
- Ширина 5 модулей, установка на DIN-рейку
Технические данные
- Номинальное питающее напряжение: AC 220 В
- Диапазон рабочего напряжения: AC 140–300 В
- Номинальная частота: 50/60 Гц
- Гистерезис: – перенапряжение и асимметрия: 5 В – пониженное напряжение: 3 В
- Задержка отключения при асимметрии: 10 секунд
- Точность измерения напряжения: ≤ 1% (во всём диапазоне)
- Номинальное изоляционное напряжение: 450 В
- Выходной контакт: 1 нормально-разомкнутый (1NO)
- Электрический ресурс: 100 000 срабатываний
- Механический ресурс: 100 000 срабатываний
- Степень защиты: IP20
- Класс загрязнения: 3
- Максимальная высота установки: ≤ 2000 м
- Рабочая температура: от –5 °C до +40 °C
- Влажность: ≤ 50% при 40 °C (без конденсации)
- Температура хранения: от –25 °C до +55 °C
Схема подключения
Диапазон Рабочих Параметров
| Технический параметр |
Диапазон настройки |
Заводская настройка |
Шаг |
Описание функции |
| Время задержки включения |
1с–500с |
10с |
1с |
После отключения внешнего питания — время, необходимое для включения при восстановлении питания. |
| Значение защиты от перенапряжения |
230В–300В |
270В |
1В |
Если напряжение превышает заданное значение, устройство отключит линию. |
| Значение восстановления после перенапряжения |
225В–295В |
265В |
1В |
Если напряжение ниже заданного значения, устройство автоматически сбросит защиту. Заданное значение должно быть как минимум на 5 В ниже значения защиты от перенапряжения. |
| Время задержки восстановления после перенапряжения |
1с–500с |
30с |
1с |
После восстановления напряжения — время, необходимое для автоматического сброса. |
| Время срабатывания защиты от перенапряжения |
0.1с–30с |
1.0с |
0.1с |
Если напряжение превышает заданное значение, время, необходимое для срабатывания защиты. |
| Значение защиты от пониженного напряжения |
140В–210В |
170В |
1В |
Если напряжение ниже заданного значения, устройство отключит линию. |
| Значение восстановления после пониженного напряжения |
145В–215В |
175В |
1В |
Если напряжение превышает заданное значение, устройство автоматически сбросит защиту. Заданное значение должно быть как минимум на 5 В выше значения защиты от пониженного напряжения. |
| Задержка восстановления после пониженного напряжения |
1с–500с |
30с |
1с |
После восстановления напряжения — время, необходимое для автоматического сброса. |
| Время срабатывания защиты от пониженного напряжения |
0.1с–30с |
1.0с |
0.1с |
Если напряжение ниже заданного значения — время, необходимое для срабатывания защиты. |
| Погрешность трёхфазного напряжения |
-9.5%–9.5% |
0 |
Корректировка ошибки трёхфазного напряжения. |
|
| Значение дисбаланса трёхфазного напряжения |
20В–99В |
30В |
1В |
Если ошибка между фазами превышает заданное значение, устройство отключит линию. |
| Значение восстановления дисбаланса трёхфазного напряжения |
15В–94В |
25В |
1В |
Если дисбаланс трёхфазного напряжения меньше заданного значения, устройство автоматически сбросит защиту. |
| Функция защиты от нарушения чередования фаз |
OFF/ON |
ON |
Включение или отключение функции защиты от нарушения чередования фаз. |
|
| Значение защиты от перегрузки по току |
3A–63A–OFF |
30A/60A |
1A |
Если ток превышает заданное значение, устройство отключит линию. |
| Задержка восстановления после перегрузки по току |
1с–500с |
30с |
1с |
После восстановления тока — время, необходимое для автоматического сброса. |
| Время срабатывания защиты от перегрузки по току |
0.1с–30с |
1.0с |
0.1с |
Если ток превышает заданное значение — время, необходимое для срабатывания защиты. |
| Погрешность трёхфазного тока |
-9.5%–9.5% |
0 |
Корректировка ошибки трёхфазного тока. |
|
| Количество срабатываний защиты от перегрузки подряд |
OFF–1–20 |
OFF |
1 |
Если количество срабатываний защиты от перегрузки подряд превышает заданное значение, устройство отключит линию. Включение затем выполняется вручную. |
| Защита от потери фазы |
ON |
При пропадании одной из трёх фаз устройство отключит линию. |

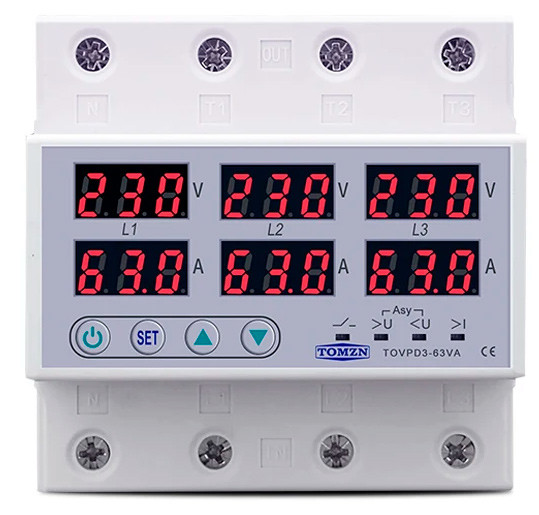

Лицевая панель устройства
Обозначения дисплея:
- Voltage Display Screen – Экран отображения напряжения
- Current Display Screen – Экран отображения тока
Кнопки управления:
- Manual switch – Ручное включение/выключение
- SET (Menu key) – Кнопка меню
- Adjustment key (вверх) – Кнопка увеличения значения
- Adjustment key (вниз) – Кнопка уменьшения значения
Световые индикаторы:
- ⎯/⎯ (Output indication) – Индикация выхода (нагрузка включена/отключена)
- >U (Over-voltage indication) – Индикация перенапряжения
- <U (Under-voltage indication) – Индикация пониженного напряжения
- >I (Over-current indication) – Индикация перегрузки по току
Отображение значений напряжения происходит на индикаторах L1, L2 и L3, а значение тока отображается на L2 во время отсчёта стартовой задержки. После окончания задержки и замыкания выходного реле — устройства перейдут в нормальный режим работы.
Нажмите кнопку и удерживайте более 1 секунды.
Отображается L1–L3–L2 при отказе одной из фаз. Пользователь может поменять местами L2 и L3 после отключения питания.
Настройки главного меню (перевод параметров ниже, под картинкой):
Настройка параметров
230V – Отображение напряжения
63A – Отображение тока
P1 – Время задержки включения питания, с 1–500
U1 – Значение защиты от перенапряжения, В 230–300
U2 – Значение восстановления после перенапряжения, В 225–295
U3 – Время задержки восстановления после перенапряжения, с 1–500
U4 – Время срабатывания защиты от перенапряжения, с 0.1–30
U5 – Значение защиты от пониженного напряжения, В 140–210
U6 – Значение восстановления после пониженного напряжения, В 145–215
U7 – Время задержки восстановления после пониженного напряжения, с 1–500
U8 – Время срабатывания защиты от пониженного напряжения, с 0.1–30
U9 – Погрешность напряжения трёх фаз -9.5~9.5%
U10 – Несбалансированность напряжения трёх фаз, В 20–99
U11 – Восстановление несбалансированного напряжения трёх фаз, В 15–94
U12 – Переключатель защиты от нарушения чередования фаз off/on
C1 – Значение защиты от сверхтока, А 3–63–off
C2 – Время задержки восстановления после сверхтока, с 1–500
C3 – Время срабатывания защиты от сверхтока, с 0.1–30
C4 – Погрешность тока трёх фаз -9.5~9.5%
C5 – Настройка количества срабатываний при длительном превышении тока off–1~20
End – Сохранение и выход из настроек
Примечания:
• Длительное нажатие ▲▼ позволяет быстро увеличивать или уменьшать значения.
• Только L1 отображается при установке. L2 и L3 не отображаются.
Индикация непрерывных перегрузок по току
Отображение срабатывания по непрерывной перегрузке после завершения задержки включения или сброса. Количество срабатываний по перегрузке превышает установленное допустимое значение.
На дисплее отображается:
- Напряжение на фазах L1, L2, L3 — по 230 В
- Под значениями тока — индикация ошибки Err на всех фазах
Рекомендации по устранению:
- Отключите устройство, вызвавшее перегрузку
- Выполните ручной сброс, чтобы перезапустить реле
Инструкция по эксплуатации
- Если во время отсчёта задержки сброса/включения реле обнаружена авария по напряжению, выходное реле отключается, и загорается светодиодная индикация неисправности.
- При нормальной работе устройства на экране отображаются значения рабочего напряжения и тока. Если обнаружена авария по напряжению или току, выходное реле отключается, и включается индикация неисправности.
- Неисправности по напряжению: Если входное напряжение восстановилось до допустимого уровня (гистерезис) после срабатывания по аварии — реле автоматически сбросится. Во время отсчёта задержки сброса/включения светодиоды индикации неисправности гаснут, а рабочие значения напряжения и тока мигают на экране.
- Неисправности по току: После срабатывания по перегрузке реле автоматически сбросится. Во время отсчёта задержки сброса/включения светодиод неисправности гаснет, а значения рабочего тока и напряжения мигают на экране.
