Реле контроля напряжения трехфазное TOMZN TOVPD3-63VAS

Реле контроля напряжения трехфазное TOMZN TOVPD3-63VAS

-50%

-3 000 ₽

Реле контроля напряжения трехфазное TOMZN TOVPD3-63VAS

Обзоры приставокОбзоры и полезные статьи, тесты,советы и рекомендации.

Прошивки приставокВ этом разделе размещены актуальные версии прошивок для популярный смарт приставок, с подробными инструкциями.

ГарантияЕсли у Вас появились возникли вопросы относительно обмена или возврата товара приобретенного в Androidmag, пожалуйста ознакомьтесь с информацией на данной странице.

Описание
Отзывы0
Купить оптом
Инструкция

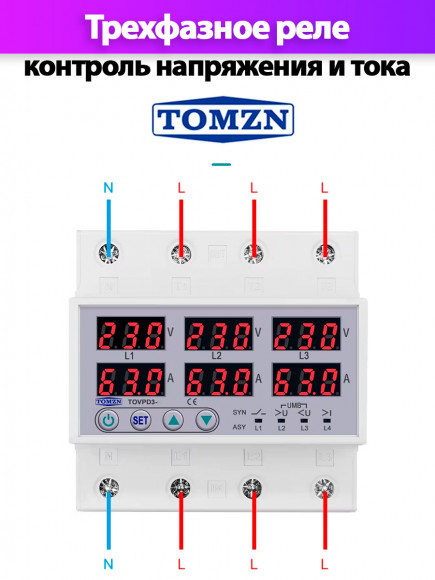

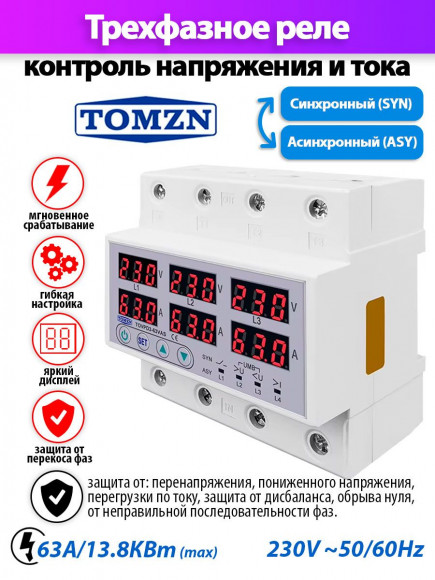

Многофункциональное трёхфазное реле напряжения TOMZN TOVPD3-63 VAS — надёжное решение для защиты электросетей от перенапряжения, пониженного напряжения, перегрузки по току, потери и перекоса фаз, а также неправильной их последовательности.

Реле подходит для бытовых и промышленных установок, автоматически отключая питание при опасных отклонениях параметров сети. Устройство адаптируется под условия эксплуатации, включая асинхронный режим, и легко настраивается под требования пользователя.

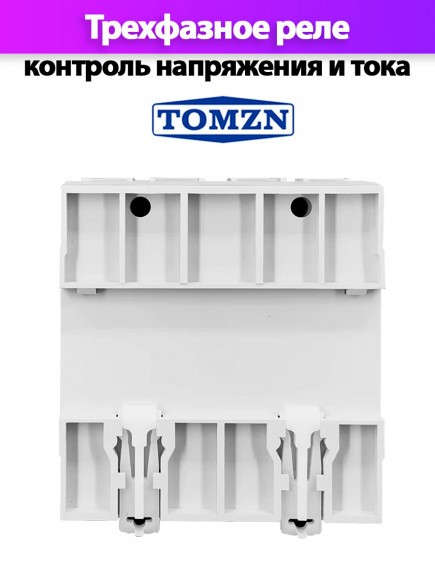

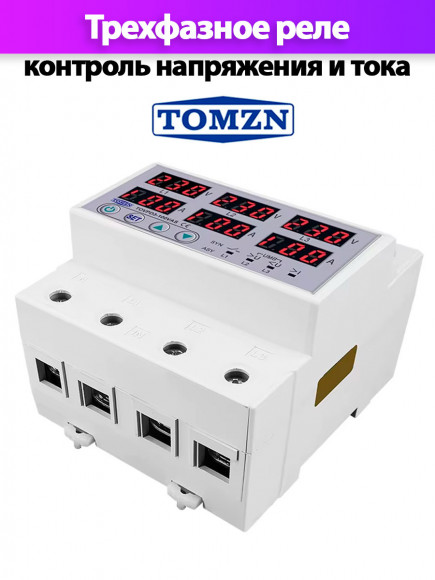

На дисплее отображаются текущие значения напряжения и тока в каждой фазе. Монтаж осуществляется на DIN-рейку (ширина 5U), сеть подключается снизу, нагрузка — сверху. Корпус выполнен из самозатухающего пластика.

Преимущества:

Защита по всем основным параметрам (U, I, фазы)
Настраиваемая скорость срабатывания (от 0,1 с)
Точность измерения <1%
Функции вольтметра и амперметра
Асинхронный режим работы

Технические характеристики:

Рабочее напряжение: 140–300 В
Номинал: 230 В, 50/60 Гц, 3-фазный ток
Макс. ток нагрузки: 63 А
Кол-во полюсов: 4P
IP20, температура: −5…+40 °C
Срок службы: >100000 срабатываний
Задержка включения после восстановления: 1–500 с (по умолчанию 30 с)
Диапазон защиты по напряжению:
— перенапряжение: 230–300 В (по умолчанию 270 В)
— пониженное напряжение: 140–210 В (по умолчанию 170 В)
Защита по току: 1–63 А (по умолчанию 30 А)

Реле контроля напряжения трехфазное TOMZN TOVPD3-63VAS отзывы

Компания «AndroidMag» производит и импортирует:

Android SMART TV приставки
Мини ПК – неттопы (Windows/ Android)
Рекламные медиаплееры для Digital Signage
Микрокомпьютеры Raspberry, Orange
Промышленные планшетные компьютеры (Windows/ Android)
Манипуляторы и аксессуары
Налажена поставка различной электроники по заказу, (поиск/ доставка).

Наши преимущества как поставщика:

Оригинальный товар высокого качества.
Гибкая система скидок.
Индивидуальный подход к каждому клиенту.
Предпродажное тестирование и настройка.
Приставки готовы к работе «из коробки». Все настроено для работы в России.
Гарантийный срок 12 месяцев.
Служба удаленной технической поддержки для партнеров и конечных потребителей.

Наши клиенты:

Оптовые продавцы
Розничные продавцы
Дропшиппинг продавцы
Интернет- магазины
Промышленные компании
Разработчики компьютерного программного обеспечения
другие.

Приглашаем к сотрудничеству в России и странах СНГ.

Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.

Звоните, мы сможем договориться!

С Уважением, Менеджер по оптовым продажам

Тел.: +7-978-7916825

e-mail: opt.droidmag@gmail.com

Web site: https://androidmag.ru

Заполните форму и получите уникальное оптовое предложение:

Спасибо за ваше сообщение! Мы свяжемся с вами в ближайшее время!

Инструкция на реле контроля напряжения трехфазное TOMZN TOVPD3-63VAS

МЕРЫ БЕЗОПАСНОСТИ
1. Устройство должно устанавливаться квалифицированным специалистом.
2. Перед обслуживанием устройства отключите всё питание. Не прикасайтесь к клеммам при включённом питании.
3. При подключении обязательно проверьте правильность соединений.
4. Не разбирайте и не ремонтируйте устройство, даже если оно работает нормально. В противном случае производитель и продавец не несут ответственности.
5. Не используйте устройство в местах, подверженных воздействию коррозионного газа, прямых солнечных лучей и дождя.
6. Очищайте устройство только сухой тканью.
7. Несоблюдение этих инструкций может привести к серьёзным травмам или смерти.

ОСОБЕННОСТИ

Основано на микроконтроллере
Цифровой дисплей напряжения и тока
Защищает оборудование от перенапряжения, пониженного напряжения, перегрузки по току, асимметрии фаз и неправильной последовательности фаз
Точность измерения напряжения: менее 1%
Настройка параметров кнопками
Световая индикация аварий по напряжению и току

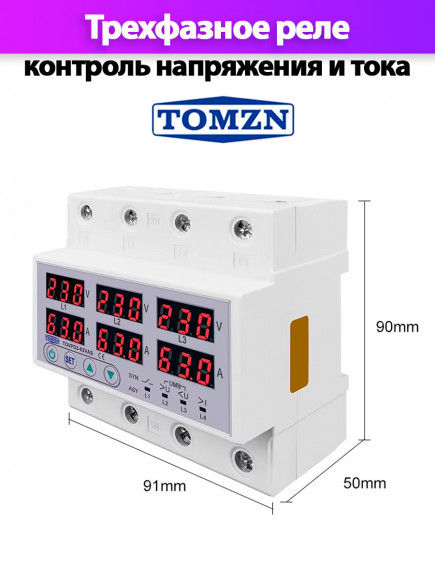

Ширина 5 модулей, установка на DIN-рейку

Технические данные

Номинальное питающее напряжение: AC 220 В
Диапазон рабочего напряжения: AC 140–300 В
Номинальная частота: 50/60 Гц
Гистерезис: – перенапряжение и асимметрия: 5 В – пониженное напряжение: 3 В
Задержка отключения при асимметрии: 10 секунд
Точность измерения напряжения: ≤ 1% (во всём диапазоне)
Номинальное изоляционное напряжение: 450 В
Выходной контакт: 1 нормально-разомкнутый (1NO)
Электрический ресурс: 100 000 срабатываний
Механический ресурс: 100 000 срабатываний
Степень защиты: IP20
Класс загрязнения: 3
Максимальная высота установки: ≤ 2000 м
Рабочая температура: от –5 °C до +40 °C
Влажность: ≤ 50% при 40 °C (без конденсации)
Температура хранения: от –25 °C до +55 °C

Схема подключения

Диапазон Рабочих Параметров

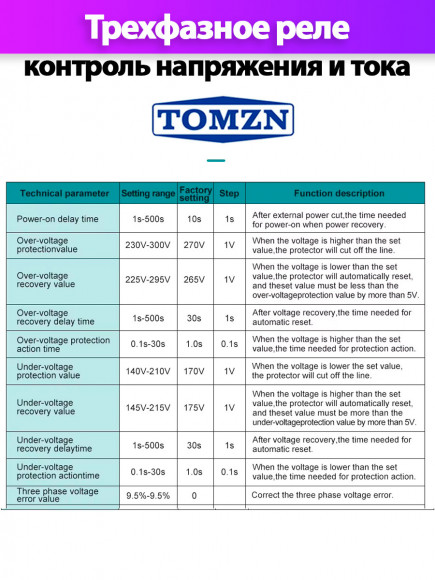

Технический параметр	Диапазон настройки	Заводская настройка	Шаг	Описание функции
Время задержки включения	1с–500с	10с	1с	После отключения внешнего питания — время, необходимое для включения при восстановлении питания.
Значение защиты от перенапряжения	230В–300В	270В	1В	Если напряжение превышает заданное значение, устройство отключит линию.
Значение восстановления после перенапряжения	225В–295В	265В	1В	Если напряжение ниже заданного значения, устройство автоматически сбросит защиту. Заданное значение должно быть как минимум на 5 В ниже значения защиты от перенапряжения.
Время задержки восстановления после перенапряжения	1с–500с	30с	1с	После восстановления напряжения — время, необходимое для автоматического сброса.
Время срабатывания защиты от перенапряжения	0.1с–30с	1.0с	0.1с	Если напряжение превышает заданное значение, время, необходимое для срабатывания защиты.
Значение защиты от пониженного напряжения	140В–210В	170В	1В	Если напряжение ниже заданного значения, устройство отключит линию.
Значение восстановления после пониженного напряжения	145В–215В	175В	1В	Если напряжение превышает заданное значение, устройство автоматически сбросит защиту. Заданное значение должно быть как минимум на 5 В выше значения защиты от пониженного напряжения.
Задержка восстановления после пониженного напряжения	1с–500с	30с	1с	После восстановления напряжения — время, необходимое для автоматического сброса.
Время срабатывания защиты от пониженного напряжения	0.1с–30с	1.0с	0.1с	Если напряжение ниже заданного значения — время, необходимое для срабатывания защиты.
Погрешность трёхфазного напряжения	-9.5%–9.5%	0		Корректировка ошибки трёхфазного напряжения.

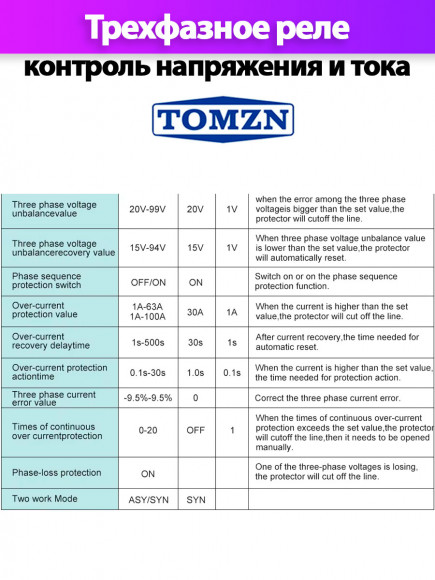

Значение дисбаланса трёхфазного напряжения	20В–99В	30В	1В	Если ошибка между фазами превышает заданное значение, устройство отключит линию.
Значение восстановления дисбаланса трёхфазного напряжения	15В–94В	25В	1В	Если дисбаланс трёхфазного напряжения меньше заданного значения, устройство автоматически сбросит защиту.
Функция защиты от нарушения чередования фаз	OFF/ON	ON		Включение или отключение функции защиты от нарушения чередования фаз.
Значение защиты от перегрузки по току	3A–63A–OFF / 3A–100A–OFF	30A/60A	1A	Если ток превышает заданное значение, устройство отключит линию.
Задержка восстановления после перегрузки по току	1с–500с	30с	1с	После восстановления тока — время, необходимое для автоматического сброса.
Время срабатывания защиты от перегрузки по току	0.1с–30с	1.0с	0.1с	Если ток превышает заданное значение — время, необходимое для срабатывания защиты.
Погрешность трёхфазного тока	-9.5%–9.5%	0		Корректировка ошибки трёхфазного тока.
Количество срабатываний защиты от перегрузки подряд	OFF–1–20	OFF	1	Если количество срабатываний защиты от перегрузки подряд превышает заданное значение, устройство отключит линию. Включение затем выполняется вручную.
Защита от потери фазы		ON		При пропадании одной из трёх фаз устройство отключит линию.

Лицевая панель устройства

Верхняя часть экрана:

Voltage display screen — Экран отображения напряжения (показывает напряжение по фазам L1, L2, L3)

Средняя часть экрана:

Current display screen — Экран отображения тока (ток нагрузки по каждой фазе)

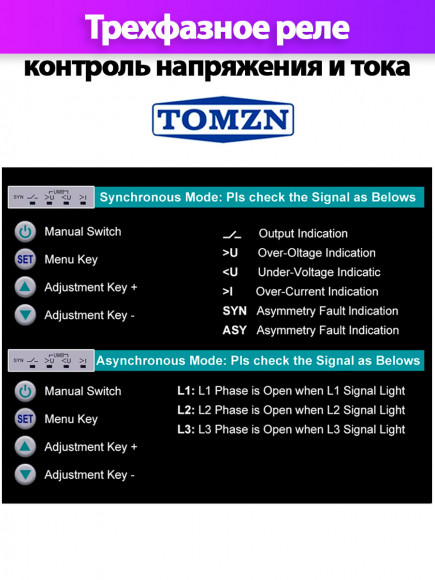

Обозначения индикаторов:

① Output indication — Индикация выхода (нагрузка подключена)
② Over-voltage indication — Индикация перенапряжения
③ Under-voltage indication — Индикация пониженного напряжения
④ Over-current indication — Индикация перегрузки по току
⑤ Voltage unbalance indication — Индикация перекоса фаз (несимметрия)

Кнопки управления:

Оранжевая кнопка — Ручное включение/отключение (Manual switch) Кнопка с иконкой меню — Вход в меню (Menu key) Кнопка ▲ — Увеличить значение / вверх Кнопка ▼ — Уменьшить значение / вниз

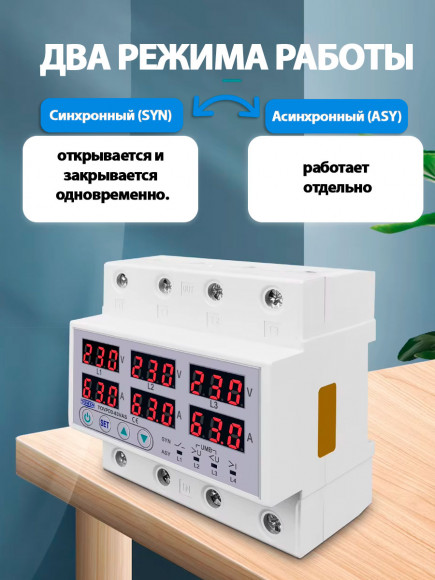

Два режима работы:
