Инструкция по эксплуатации: Реле контроля/защиты регулируемое STB8 63A

Технические характеристики

• Клеммы питания: N, L
• Номинальное напряжение питания: 220 В переменного тока; 80–300 В постоянного тока
• Частота питания: 40/50/60/70 Гц
• Диапазон настройки перенапряжения: 130–300 В переменного тока; 130–300 В постоянного тока
• Диапазон настройки пониженного напряжения: AC 80–210 В; DC 80–210 В
• Гистерезис напряжения: 5 В
• Задержка срабатывания по перенапряжению: 0,5 сек
• Точность измерения напряжения: < ±1 %
• Максимальное рабочее фазное напряжение: 350 В
• Максимальный рабочий ток: 40 A / 63 A
• Высота установки: < 2000 м
• Температура окружающей среды: –25℃ ~ +50℃
• Допустимая влажность: < 50 % при 40℃ (без конденсации)
• Температура хранения: –25℃ ~ +55℃
• Масса нетто: 159 г
• Габариты: 84 × 36 × 66 мм

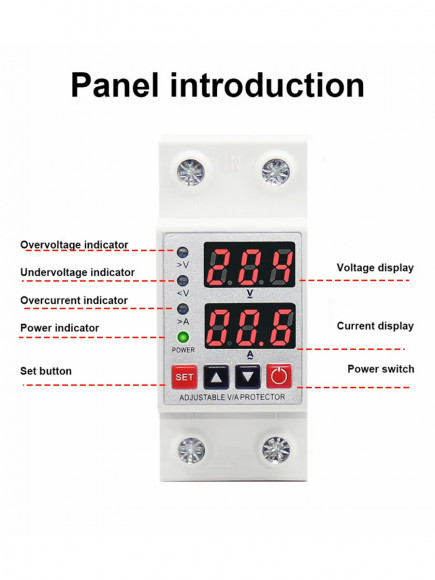

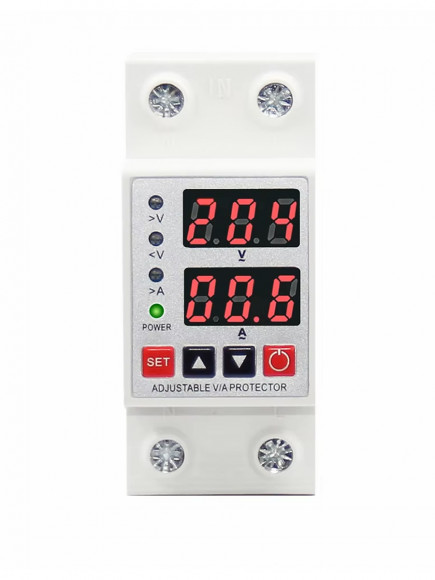

 Передняя панель

• >V — Индикатор перенапряжения
• <V — Индикатор пониженного напряжения
• >A — Индикатор перегрузки по току
• POWER — Индикатор нормального питания

Кнопки управления:

• ▲ — Перемещение по меню
• ▼ — Увеличение значения
• SET — Уменьшение значения
• Power — Вкл/Выкл

Схема подключения

L — Фаза

N — Ноль

LOAD — Нагрузка

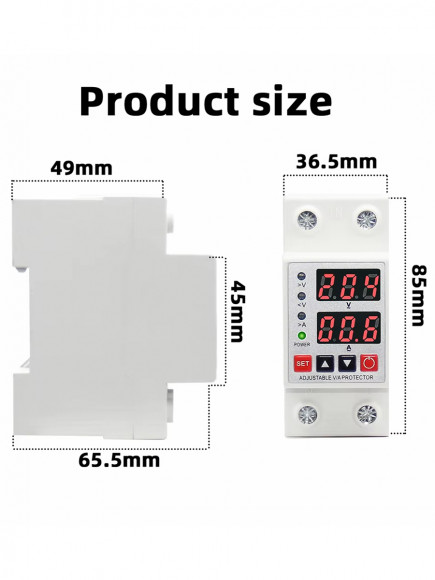

Размеры устройства:
• Ширина: 36 мм
• Глубина: 66 мм

• Высота: 84 мм

Меню настроек

• P-1 — Задержка включения питания: 1–999 сек
• P-2 — Задержка восстановления: 1–999 сек
• P-3 — Порог отключения по перенапряжению: 130–300 В
• P-4 — Порог восстановления после перенапряжения: 125–295 В
• P-5 — Порог отключения при пониженном напряжении: 80–210 В
• P-6 — Порог восстановления после пониженного напряжения: 85–215 В
• P-7 — Задержка срабатывания по напряжению: 0,1–10 сек
• P-8 — Коррекция напряжения (по фактическим данным): ±10 %
• P-9 — Порог срабатывания по току: 1–63 А
• P-10 — Задержка срабатывания по току: 0,1–10 сек
• P-11 — Допустимое количество перегрузок: 0–20 раз
• P-12 — Коррекция тока (по фактическим данным): ±10 %
• P-13 — Коррекция частоты (не изменяйте): ±2,5 %
• P-14 — Защита от кратковременных отключений: Вкл / Выкл
• P-15 — Режим отображения:
  • 1 — Стандартный
  • 2 — Ручной
  • 3 — Автоматический
• P-16 — Автоматический сброс: Вкл / Выкл
• P-17 — Управление реле: Вкл / Выкл
• P-18 — Энергосберегающий режим: Вкл / Выкл
• P-19 — Установка пароля: 000–999

________________________________________

Примечание

• При подаче постоянного тока отображается только напряжение — ток не отображается.
