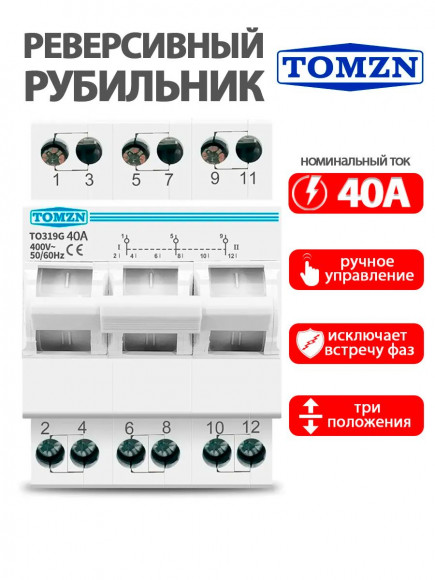

Реверсивный рубильник 40A TO319G 3P на DIN-рейку (трехпозиционный переключатель)

Реверсивный рубильник 40А TO319G, 3P, на DIN-рейку (трехпозиционный переключатель) используется для переключения между двумя источниками питания в электрических цепях переменного тока. Корпус выполнен из огнестойкого пластика. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм, что позволяет интегрировать устройство в распределительные щиты и панели управления. Рубильник подходит для организации резервного питания от бензиновых или дизельных генераторов и ручного переключения между двумя независимыми линиями.

Переключатель имеет три положения, при этом второе положение отключает оба источника питания. Конструкция включает три пары контактов (1-2, 4-5, 7-8), что соответствует трехфазному подключению. На лицевой панели обозначены клеммы для подключения фазных проводов и положения переключателя (I — основной источник, средняя позиция - отключены оба источники, II — резервный источник). Из-за конструкции клемм устройство не прозванивается через винты, если они не затянуты. Для проверки мультиметром необходимо затянуть винт со вставленным проводником или тестировать сами контактные группы.

Внутренние компоненты рассчитаны на напряжение до 400 В переменного тока и частоту 50/60 Гц. Максимальный ток составляет 40 А.

Корпус защищен от попадания пыли и брызг воды по стандарту IP20. Рабочая температура окружающей среды — от -5°C до +40°C. Срок службы устройства составляет не менее 1500 электрических и 8500 механических циклов. Размеры изделия — 54x66,3x82 мм. Переключатель работает в режиме ручного управления, автоматическая функция не предусмотрена.
