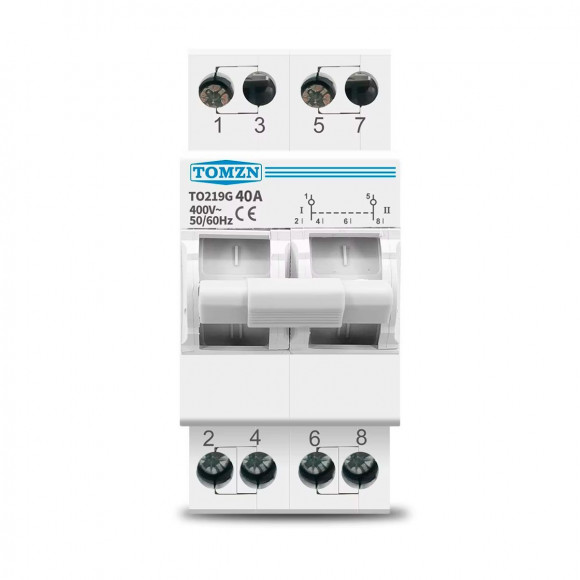

Реверсивный рубильник TOMZN TO219G 2P 40A трехпозиционный / Ручной ввод резерва

Реверсивный трёхпозиционный переключатель TO219G предназначен для домашнего и офисного использования в трёхфазных сетях переменного тока 230 В 50/60 Гц. Он позволяет оперативно управлять участками электрических цепей и вручную переключать питание нагрузки между основным и резервным источниками.

Важная особенность: У устройства 3 положения (2-е положение отключает оба источника питания). Из-за конструкции клемм устройство не прозванивается через винты, если они не затянуты. Для проверки мультиметром необходимо затянуть винт со вставленным проводником или тестировать сами контактные группы. Рубильник подходит для организации резервного питания (бензо-/дизель-генераторы) и ручного переключения между двумя независимыми линиями.

Рукоятка переключателя имеет три фиксированных положения: 1, 0 и 2, что исключает возможность встречи фаз при переключении источников питания. В положении 1 используется основной источник, в положении 2 — резервный, а положение 0 отключает питание нагрузки. Нагрузка подключается к верхним контактам, а основной и резервный источники питания — к нижним.

Корпус переключателя выполнен из негорючего пластика и устанавливается на DIN-рейку шириной 4U и размером 35 мм. Важно помнить, что коммутация под нагрузкой недопустима.



Технические характеристики:

·         Номинальное напряжение 230 В 50/60 Гц,

·         Максимальное напряжение 400 В,

·         Номинальный ток 40А,

·         Электрический ресурс 1500 циклов,

·         Механический ресурс 8500 циклов,

·         Степень защиты IP20,

·         Рабочие температуры: -5 °C ~ 40 °C,

·         Максимальное сечение кабеля 16 мм.
