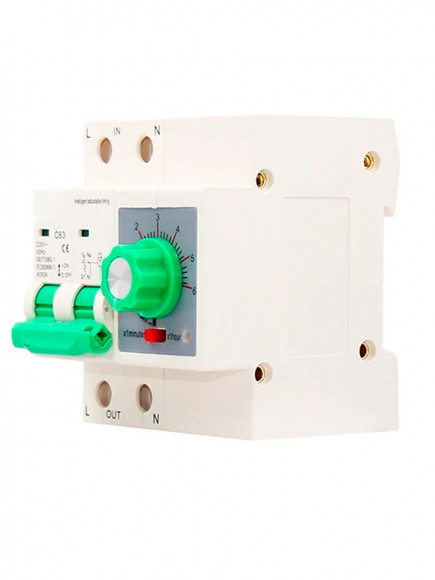

I. Основное назначение

Интеллектуальный регулируемый таймер, в основном используемый в однофазной сети 230 В 50 Гц с током до 63 А и защитой от перегрузки, короткого замыкания и утечек. Применяется для управления насосами в системах водоснабжения, дренажа, хранения воды, а также в бытовых и сельскохозяйственных системах (например, для орошения). Лучше всего подходит для мест, где требуется автоматизация подачи электроэнергии. Это удобное и доступное устройство, которое поможет автоматизировать процессы и сэкономить электроэнергию.

II. Инструкция по подключению

1. Верхние клеммы подключаются к сети 230/400 В: левая — к фазному проводу, правая — к нулевому. Подключение в обратном порядке недопустимо.
2. Нижний выход предназначен для подключения нагрузки, например электроприборов с двухцветными (красно-синими) проводами: зарядных устройств, двигателей, вентиляторов, рисоварок, холодильников, светильников и т. д.

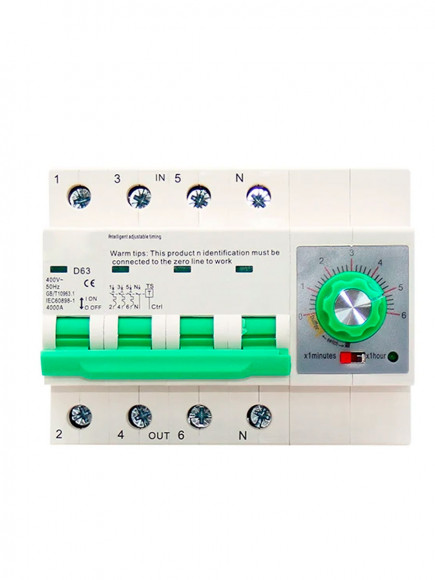

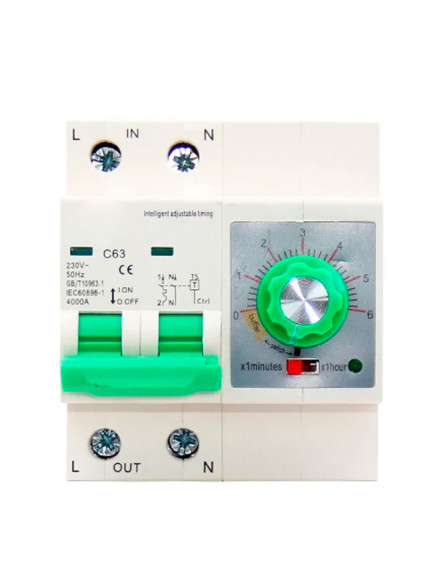

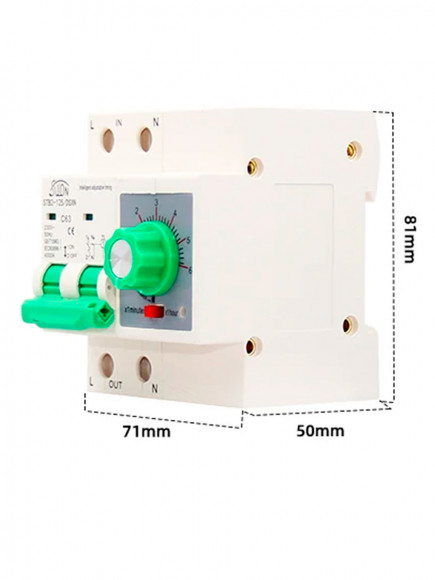

3. Левая кнопка — это миниатюрный автоматический выключатель, а правая — регулятор времени срабатывания.

III. Описание продукта

1. Поднятая ручка означает «закрыто» (включено), опущенная — «открыто» (выключено).
2. Таймер позволяет устанавливать два временных интервала работы. Например:
   • A: время устанавливается с шагом в 10 минут в пределах 6 часов.
   • B: цифра 1 означает 1 час (максимум 6 часов).

IV. Преимущества

• Используется для работы насоса в заданное время.
• Позволяет управлять нагрузкой без участия человека.
• Имеет функции включения/выключения по расписанию.
• Подходит для коммерческих и бытовых нужд.

V. Функции

• Защита от перегрузки.
• Защита от короткого замыкания.
• Функция синхронизации.
• Индикатор работы.

Важные замечания перед установкой

1. Это электронное устройство, его можно использовать только после подачи питания.
2. В случае отсутствия дисплея, ложных срабатываний или ошибок проверьте правильность соединений и отсутствие электромагнитных помех. После сбоя питания устройство можно использовать повторно.
3. Избегайте установки в местах с повышенной влажностью, коррозией, высокой температурой или прямым воздействием воды и пыли.
4. Устройство не защищает от утечки тока, поэтому при необходимости используйте защитные устройства. Эксплуатировать и обслуживать таймер можно только при отключенном питании. Гарантийный срок — 18 месяцев.

Электрическая схема подключения (400В)

На изображении показана схема правильного подключения устройства. Обратите внимание:

• Входные и выходные линии должны быть подключены в соответствии с маркировкой.
• Неправильное подключение может привести к выходу устройства из строя.

Важные примечания

• Устройство начнет работать только после установки времени.
• Установку должен выполнять квалифицированный электрик.

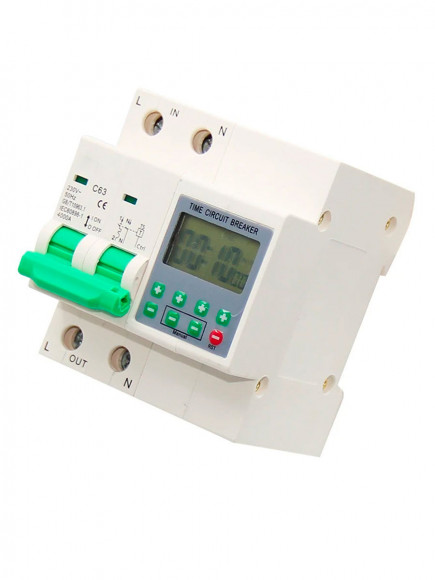

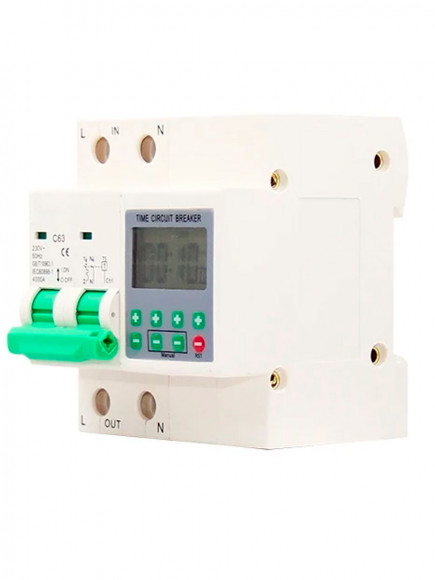

I. Основное назначение

Автоматический выключатель с защитой от пониженного напряжения и функцией таймера, предназначенный для использования в однофазных сетях 230В 50Гц с током до 63А. Обеспечивает защиту от перегрузки, короткого замыкания и имеет функцию таймера.

Эти устройства широко используются для управления большими и малыми насосами для водоснабжения и дренажа, зарядки аккумуляторных батарей по расписанию, автоматизации работы в национальных учреждениях, для орошения, бытовых приборов и других задач, требующих ограничения по времени или автоматического отключения электроэнергии. Это один из самых доступных и передовых продуктов на рынке, помогающий контролировать расход электроэнергии.

II. Инструкция по подключению

Верхняя линия подключения 230/400В: слева фазный провод, справа нулевой провод.
Нижний выходной провод таймера соединяется с электроприборами, такими как зарядное устройство, мотор, вентилятор, рисоварка, холодильник, неоновые лампы, производственное оборудование и бытовая техника.

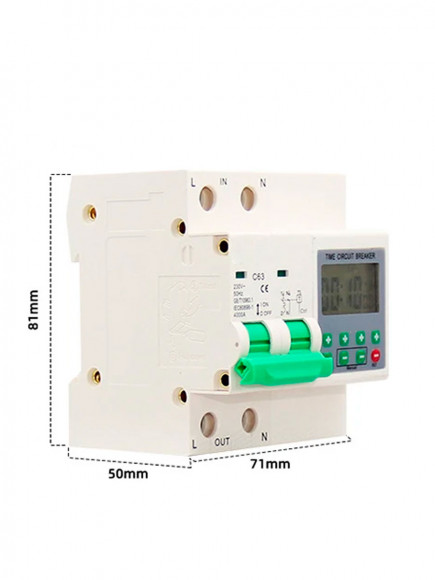

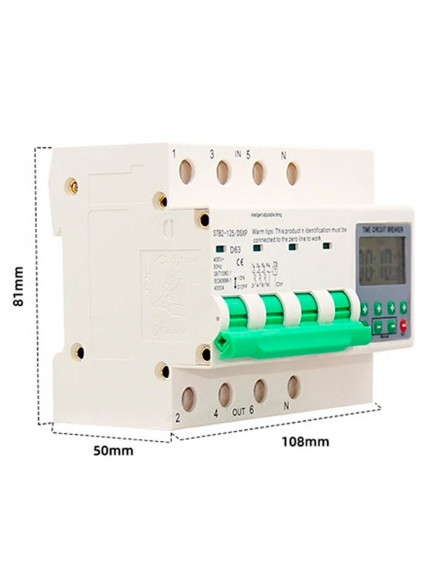

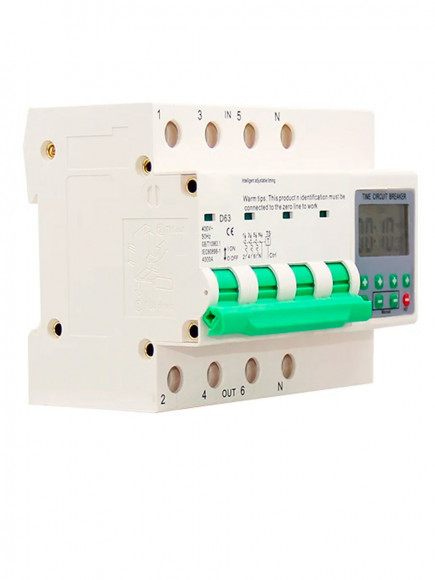

Слева расположен автоматический выключатель, справа — устройство управления временем отключения (регулируется поворотом ручки).
Сертификат продукта
Название: Автоматический выключатель с защитой от пониженного напряжения и таймером
Номинальное напряжение: 230/400В 50Гц

III. Описание продукта

Если рычаг автоматического выключателя поднят – означает "выключено".
Если загорелся зеленый индикатор, а рычаг опущен – означает "включено".
Пороговое значение перенапряжения: 270В ±5В
Пороговое значение пониженного напряжения: 170В ±5В
Таймер можно настроить, быстро выбрав нужное количество часов и минут. После включения устройства начинается обратный отсчет, и по истечении установленного времени выключатель отключится. Таймер запоминает настройки даже после выключения питания.
Если одновременно нажать две кнопки в прямоугольной области, можно переключаться между режимами: AUTO (авто), MANUAL (вручную), ALWAYS OFF (всегда выключено). В режиме ALWAYS OFF таймер не работает, а в режиме AUTO устройство выключится по таймеру.
В случае сбоя питания во время работы устройства таймер продолжит отсчет после восстановления питания, но с некоторой задержкой.
Диапазон установки времени: от 1 минуты до 99 часов и 59 минут.

IV. Особенности продукта

✔ Автоматическое включение/выключение насосов по расписанию
✔ Зарядка устройств в заданное время
✔ Возможность работы без участия человека
✔ Контроль рабочего времени сотрудников (например, на предприятиях)

V. Функции защиты

✔ Защита от перегрузки
✔ Защита от короткого замыкания
✔ Защита по таймеру
✔ Защита от перенапряжения
✔ Световой индикатор работы

VI. Важные замечания

Это электронное устройство, оно начинает работать после подачи питания.
Если отсутствует дисплей, отображается неправильная информация или экран зависает, это может быть вызвано электромагнитными помехами или плохим контактом в цепи. Проверьте цепь или устраните источник помех и попробуйте снова.
Устройство должно работать в сухом месте, без влаги, коррозии, перегрева, дождя и воды, иначе оно может выйти из строя.
Устройство не оснащено функцией защиты от утечки тока. Перед подключением обязательно отключите защитный выключатель! Не проводите обслуживание при включенном питании.
Схема подключения питания 400В
⚠ Важно: Входные и выходные провода должны быть подключены в соответствии с маркировкой. Неправильное подключение может привести к выходу устройства из строя или возгоранию оборудования.

Установку должен выполнять профессиональный электрик.
