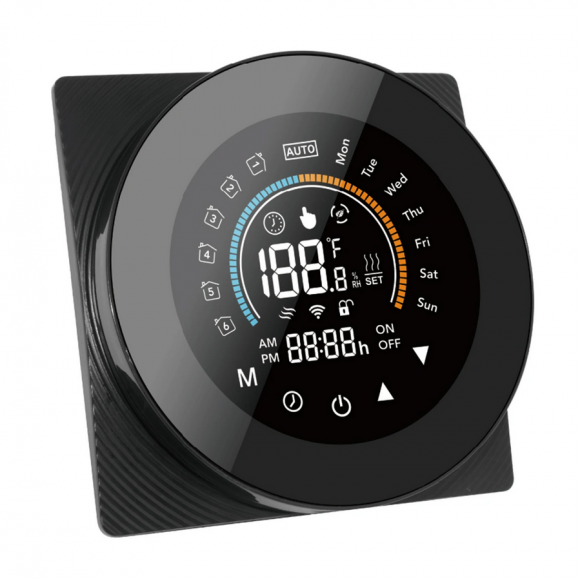

Термостат HC-T020-WIFI

Серия термостатов HC-T020-WIFI Series Thermostat разработана для управления электрическим тёплым полом, системами водяного отопления и водогрейными/газовыми котлами. Эти устройства предназначены для использования в коммерческих, промышленных, общественных и жилых помещениях.

Внешний датчик, идущий в комплекте:

В случае, если в комплекте к устройству предусмотрен второй датчик - отдельный внешний, который подключается к 5 и 6 контактам в схеме подключения (см. раздел "Подключение"). Переключение между датчиками осуществляется согласно инструкции, приведённой в разделе "Настройка расширенных функций", "Код": 4:

1. Выключите термостат.
2. Одновременно нажмите и удерживайте кнопки “M” и "Настройка времени" (выглядит как часы) в течение 5 секунд, чтобы войти в режим расширенных настроек.
3. Для выбора функции нажмите кнопку “M”.
4. Для изменения параметров используйте "Вверх" (выглядит как треугольник вверх) и "Вниз" (выглядит как треугольник вниз).

Далее нужно выбрать код 4 и убедиться, что он установлен в одном из следующих режимов:

1. In: Только внутренний датчик
2. Ou: Только внешний
3. AL: Внутренний — управление, внешний — ограничение максимальной температуры.

Эксплуатация

Главный экран:

1. Включение/выключение питания: Нажмите кнопку "питание", чтобы включить или выключить термостат.

2. Переключение режимов: “Ручной / Программируемый / ECO” Нажмите кнопку “M” (режим), чтобы переключаться между режимами “Ручной / Программируемый / ECO”.

3. Установка температуры

• В режимах ECO и программируемом можно задать температуру, но нельзя изменить время. Для этого перейдите в ручной режим.
• В ручном режиме используйте кнопки "Вверх" (выглядит как треугольник вверх) и "Вниз" (выглядит как треугольник вниз) для установки желаемой температуры.
• Для смены шкалы отображения температуры (Цельсий/Фаренгейт) при включённом термостате нажмите и удерживайте кнопку "Вверх" в течение 5 секунд.

4. Настройка времени Нажмите кнопку "Настройка времени" (выглядит как часы), чтобы установить:

• минуты,
• часы,
• день недели. Используйте кнопки "Вверх" и "Вниз" для корректировки значений. Нажмите "Настройка времени" (выглядит как часы) ещё раз для подтверждения и выхода.

5. Блокировка термостата Нажмите и удерживайте кнопки "Вверх" (выглядит как треугольник вверх) и "Вниз" (выглядит как треугольник вниз) одновременно в течение 5 секунд, чтобы заблокировать или разблокировать термостат.

6. Настройка программируемого расписания При подключении по Wi-Fi термостат автоматически принимает график, заданный через мобильное приложение (см. руководство к приложению). Для настройки графика непосредственно через термостат (а не через смартфон/планшет), выполните следующие шаги:

Примечание: В любом из режимов “Ручной / Программируемый / ECO” можно войти в режим настройки расписания, нажав кнопку "Настройка времени" (выглядит как часы).

• Нажмите кнопку "Настройка времени" (выглядит как часы) 4 раза, чтобы войти в режим программирования (первые три нажатия — это подтверждение текущего времени и дня недели).
• Используйте "Вверх" (выглядит как треугольник вверх) и "Вниз" (выглядит как треугольник вниз) для установки значений.
• Нажмите "Настройка времени" (выглядит как часы) для перехода между периодами (с 1 по 6), а также для задания времени и температуры для каждого периода.
• По завершении настройки нажмите "Настройка времени" (выглядит как часы) для выхода из режима программирования.

Заводские настройки температуры по периодам

Период	Будние дни (Понедельник–Пятница)	Суббота	Воскресенье
Период 1	06:00 — 20 °C	06:00 — 20 °C	06:00 — 20 °C
Период 2	08:00 — 15 °C	08:00 — 20 °C	08:00 — 20 °C
Период 3	11:30 — 15 °C	11:30 — 20 °C	11:30 — 20 °C
Период 4	13:30 — 15 °C	13:30 — 20 °C	13:30 — 20 °C
Период 5	17:00 — 22 °C	17:00 — 20 °C	17:00 — 20 °C
Период 6	22:00 — 15 °C	22:00 — 15 °C	22:00 — 15 °C

7. Проверка температуры датчика пола

Нажмите и удерживайте кнопку "Вниз" (выглядит как треугольник вниз) в течение 5 секунд, чтобы отобразить текущую температуру пола, измеренную датчиком.

8. Настройка расширенных функций

1. Выключите термостат.
2. Одновременно нажмите и удерживайте кнопки “M” и "Настройка времени" (выглядит как часы) в течение 5 секунд, чтобы войти в режим расширенных настроек.
3. Для выбора функции нажмите кнопку “M”.
4. Для изменения параметров используйте "Вверх" (выглядит как треугольник вверх) и "Вниз" (выглядит как треугольник вниз).

Таблица расширенных настроек

Код	Функция	Настройки и опции	По умолчанию
1	Компенсация температуры	От -9 °C до +9 °C (для внутреннего датчика)	-1
2	Мёртвая зона (гистерезис)	От 1 °C до 5 °C	1
3	Блокировка кнопок	00: Все кнопки заблокированы, кроме кнопки питания. 01: Все кнопки заблокированы.	01
4	Типы датчиков	In: Только внутренний датчик Ou: Только внешний AL: Внутренний — управление, внешний — ограничение максимальной температуры	AL
5	Мин. допустимая температура	От 5 °C до 15 °C	05
6	Макс. допустимая температура	От 15 °C до 45 °C	35
7	Режим отображения	00: Показ уставки и температуры помещения 01: Только уставка	00
8	Порог защиты от переохлаждения	От 0 °C до 10 °C	00
9	Порог защиты от перегрева	От 25 °C до 70 °C	45
A	Энергосберегающий режим	00: Обычный режим 01: Энергосбережение	01
B	Диапазон для энергосбережения	От 0 °C до 30 °C	20

Все изменения в параметрах вступают в силу автоматически после перезапуска термостата.

ПОДКЛЮЧЕНИЕ ПО WI-FI

Шаг 1: Скачайте приложение

Существует два приложения на выбор: Tuya Smart App и Smart Life App. Для подключения по Wi-Fi в качестве примера используется Smart Life.

Сканируйте QR-код, чтобы скачать приложение, либо найдите его вручную в App Store или Google Play.

Шаг 2: Зарегистрируйтесь

Откройте приложение Smart Life, либо Tuya Smart, войдите или зарегистрируйтесь с помощью номера телефона или e-mail. Введите код подтверждения, полученный по SMS или электронной почте, установите пароль и войдите в приложение.

Шаг 3: Подключение по Wi-Fi

После подачи питания на термостат согласно инструкции по подключению, необходимо нажать и держать кнопку "Вниз" (выглядит как треугольник вниз) в течение 10 секунд для перехода устройства в режим сопряжения. После того как начнёт мигать индикатор, необходимо открыть приложение Smart Life.

В приложении Smart Life нужно выбрать "+" сверху экрана, затем "Добавить устройство". Устройство "Wi-Fi термостат" должно появиться и стать доступным для добавления через несколько секунд. Нажав на появившееся устройство, потребуется ввести данные для подключения термостата к Wi-Fi сети (так появится возможность контролировать статус работы термостата через интернет).

Устройство проверит подключение и будет успешно добавлено и готово к использованию:

Подключение к Яндекс Алиса

Подключение термостата к Алисе осуществляется при помощи разрешения доступа приложения "Умный Дом" (с Алисой) к программе Smart Life, а также ко всем устройствам, которые синхронизированы с программой Smart Life. Для этого нужно: Нажать на "+", затем Добавить "Устройство умного дома", далее выбрать "Smart Life" и разрешить доступ к подключённым устройствам. В данном случае к Wi-Fi Термостату.

В процессе добавления устройства к Алисе потребуется задать имя устройства русскими буквами, а также задать название Комнаты (в данном примере назвали: "Кабинет").

Внимание: Если приложение Smart Life отсутствует в телефоне, необходимо вернуться к Шагу 1 данной инструкции и установить приложение по ссылке, доступной в QR-коде, либо через магазин приложений, который доступен в телефоне.

Подключение к "Марусе"

Подключение термостата к "Марусе" осуществляется при помощи разрешения доступа приложения "Маруся" к программе "Smart Life", а также ко всем устройствам, которые синхронизированы с программой Smart Life.

Для подключения термостата к "Марусе" необходимо в приложении "Маруся" нажать на "Мой Дом" вверху экрана, затем нажать "+", выбрать "Подключить устройство", выбрать "Smart Life" и разрешить доступ к синхронизированным устройствам.

Внимание: Если приложение Smart Life отсутствует в телефоне, необходимо вернуться к Шагу 1 данной инструкции и установить приложение по ссылке, доступной в QR-коде, либо через магазин приложений, который доступен в телефоне.

Перед подключением и установкой:

1. Внимательно прочитайте эти инструкции. Несоблюдение указаний может повредить изделие или создать опасную ситуацию.
2. Проверьте характеристики, указанные в инструкции и на устройстве, чтобы убедиться, что изделие подходит для вашего применения.
3. Установку должен выполнять обученный и опытный специалист.
4. После завершения установки проверьте работу устройства согласно приведённым инструкциям.

ВНИМАНИЕ: Опасность поражения электрическим током или повреждения оборудования. Возможен удар током или короткое замыкание. Перед установкой отключите питание.

Термостат HC-T020-WIFI Series Thermostat обеспечит равномерный и комфортный контроль температуры. Производитель применяет передовые технологии, высокое качество сборки и материалов, чтобы предоставить надёжное и безопасное устройство с современным дизайном.

Пожалуйста, внимательно прочитайте данное руководство для получения полной информации по монтажу и эксплуатации термостата. Убедитесь, что установка производится квалифицированным специалистом и соответствует всем местным нормативным требованиям.

Габаритные размеры:

Технические характеристики:

• Питание: 95–240 В~ AC, 50–60 Гц
• Номинальный ток нагрузки:
  • 5A (для систем водяного отопления / водогрейных и газовых котлов)
  • 16A (для систем электрического отопления)
• Датчик: NTC
• Точность: ±0,5 °C или ±1 °F
• Диапазон установки температуры: 5–35 °C
• Диапазон отображения температуры: 5–99 °C
• Температура окружающей среды: 0–45 °C
• Влажность окружающей среды: 5–95 % RH (без конденсации)
• Температура хранения: –5–45 °C
• Потребляемая мощность: <1,5 Вт
• Погрешность таймера: <1 %
• Материал корпуса: PC + ABS (огнестойкий пластик)
• Класс защиты: IP 20
• Кнопки: Сенсорные (емкостные) кнопки

Подключение:

Маркировка под каждой схемой ниже. Внешний (наружный) датчик температуры (NTC) необходимо подключать к 5 и 6 (указано на картинках ниже):

• GA — для водяного отопления
• GB — для электрического отопления
• GC — для водяного/газового котла
• NTC — внешний температурный датчик (опционально)

Установка:

Термостат подходит для установки в стандартный подрозетник 86 × 86 мм или европейский подрозетник 60 мм.

1. Отключите питание и снимите заднюю крышку термостата (смотрите картинки ниже).
2. Ориентируясь по схеме подключения, подключите провода к задней части устройства.
3. С помощью винтов из комплекта закрепите заднюю часть устройства на стене.
4. Установите переднюю панель на заднюю часть — установка завершена.
