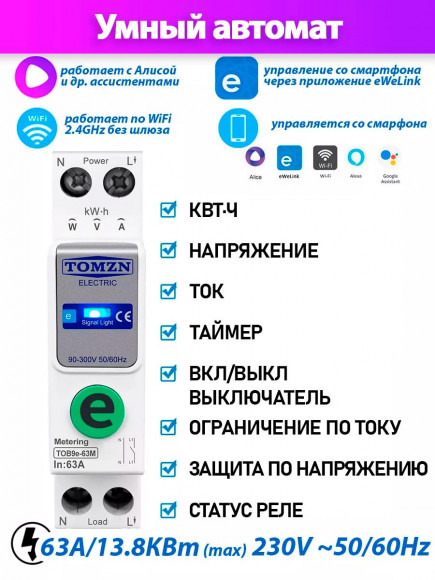

Умное Wi-Fi реле TOMZN TOB9e-63M на DIN рейку. Счётчик электроэнергии, таймер, ограничение по току и напряжению. eWeLink. Работает с Алисой

Компания «AndroidMag» производит и импортирует:

• Android SMART TV приставки
• Мини ПК – неттопы (Windows/ Android)
• Рекламные медиаплееры для Digital Signage
• Микрокомпьютеры Raspberry, Orange
• Промышленные планшетные компьютеры (Windows/ Android)
• Манипуляторы и аксессуары
• Налажена поставка различной электроники по заказу, (поиск/ доставка).

Наши преимущества как поставщика:

• Оригинальный товар высокого качества.
• Гибкая система скидок.
• Индивидуальный подход к каждому клиенту.
• Предпродажное тестирование и настройка.
• Приставки готовы к работе «из коробки». Все настроено для работы в России.
• Гарантийный срок 12 месяцев.
• Служба удаленной технической поддержки для партнеров и конечных потребителей.

Наши клиенты:

• Оптовые продавцы
• Розничные продавцы
• Дропшиппинг продавцы
• Интернет- магазины
• Промышленные компании
• Разработчики компьютерного программного обеспечения
• другие.

Приглашаем к сотрудничеству в России и странах СНГ.

Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.

Звоните, мы сможем договориться!

С Уважением, Менеджер по оптовым продажам

Тел.: +7-978-7916825

e-mail: opt.droidmag@gmail.com

Web site: https://androidmag.ru

Заполните форму и получите уникальное оптовое предложение:

Инструкция на Умное Wi-Fi реле TOMZN TOB9e-63M на DIN рейку. Счётчик электроэнергии, таймер, ограничение по току и напряжению. eWeLink. Работает с Алисой

Серия TOB9e Инструкция по эксплуатации

Для первоначальной настройки устройства телефон должен быть подключен к WiFi сети, в уверенной зоне приема которой находится подключаемое устройство. В дальнейшем, после сопряжения устройства с роутером, доступ к устройству может осуществляться через интернет, из любой сети.

К устройству можно подключать любую активную и реактивную нагрузку, в рамках максимального тока - 63А. Не рекомендуется эксплуатировать реле в длительном режиме на предельном токе нагрузки. Для наибольшего продления срока службы реле рекомендуется ограничить максимальный долговременный ток до 40А.

Схема подключения.

Устройство должно быть подключено в соответствии со схемой, фаза должна быть подключена на ввод, отмеченный буквой «L», нулевой провод должен быть подключен на вход, обозначенный буквой «N»:

Если нулевой провод уже подключен к нагрузке, например к освещению, то возможно подключение нагрузки к реле без нулевого провода:

Общая схема подключения умного автомата:

Внимание! Устройство не предназначено для отключения на высоких токах короткого замыкания, для этого необходимо наличие в цепи обычного механического автомата. Не рекомендуется использовать данное устройство без наличия в цепи основного защитного устройства. Все коммутации на входных и выходных линиях устройства производить при отключенном питании на входной линии реле.

Приложение eWelink для подключения на телефоне Android/ios:

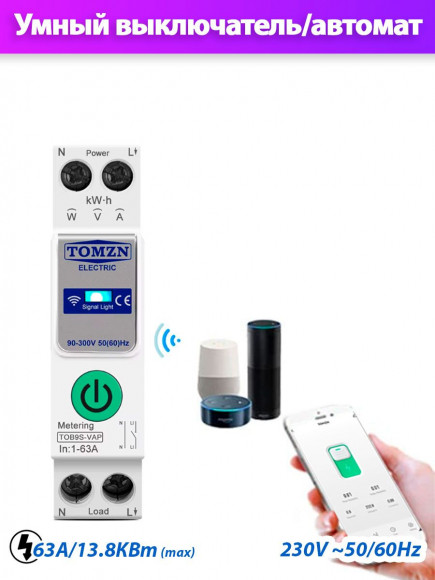

Серия TOB9S инструкция на русском языке

1. Загрузка приложения Tuya

Скачайте приложение Tuya с помощью QR-кода, указанного в инструкции, или из официальных магазинов приложений (Google Play/Apple Store).

2. Основная функциональность

• Удалённое управление
• Голосовое управление
• Таймер
• Обратный отсчёт
• Цикличный таймер
• Мониторинг потребления электроэнергии в реальном времени

3. Основные параметры

• Протокол: WiFi (по умолчанию)
• Рабочее напряжение: 100–240 В
• Тип управления: Удалённое управление, ручное управление
• Описание полюсов: 1P+N (N-полюс проходящий)
• Модель: Тип с измерением

4. Типы индикаторов (для неучётного типа)

• Постоянное голубое свечение: нормальная работа.
• Быстрое мигание голубым: устройство находится в режиме сопряжения.
• Постоянное выключение: устройство выключено.

5. Типы индикаторов (для учётного типа)

• Постоянное голубое свечение: устройство включено, нормальное состояние.
• Быстрое мигание голубым: режим сопряжения устройства.
• Постоянное выключение: устройство выключено.

6. Просмотр потребления энергии в реальном времени

Приложение позволяет наблюдать:

• Ежедневное потребление энергии (kWh).
• Потребление за месяц и год.
• Графики использования в реальном времени.

Вы можете анализировать данные для оптимизации расхода электроэнергии.

7. Шаги настройки

Шаг 1:

Подключите провода к верхним клеммам WiFi-выключателя.

• Фазный провод подключите к клемме L.
• Нейтральный провод подключите к клемме N.
• Убедитесь, что подключение выполнено правильно, а сигнал Wi-Fi достаточен.

Шаг 2:

Включите Bluetooth и Wi-Fi на мобильном устройстве.

• Откройте приложение Tuya.
• Нажмите и удерживайте кнопку включения на выключателе 5–10 секунд, пока индикатор не начнёт мигать синим.

Шаг 3:

После запуска приложения:

• Нажмите «Добавить устройство».
• Подождите, пока устройство WiFi Din Rail Switch будет обнаружено.
• Нажмите «Добавить» для завершения.

Шаг 4:

Введите пароль от сети Wi-Fi и нажмите «Далее».

• Дождитесь подключения устройства к сети.

Шаг 5:

После обнаружения устройства выберите его и дождитесь завершения добавления.

• Устройство должно отобразиться в списке.

Шаг 6:

После успешного подключения:

• Индикатор перестанет мигать и начнёт светиться постоянным синим светом.
• Приложение отобразит параметры устройства:
  • Общее потребление энергии (kWh).
  • Текущая мощность (W).
  • Напряжение (V).
  • Сила тока (A).

8. Общий доступ к устройству

Шаг 1:

Выберите пункт «Поделиться устройством» в приложении.

Шаг 2:

Введите данные аккаунта пользователя, которому вы хотите предоставить доступ.

Дополнительные возможности:

• Уведомления об оффлайн-режиме.
• Создание групп устройств.
• Отзывы и поддержка (FAQ).
• Добавление ярлыка на главный экран телефона.
• Проверка сетевого соединения устройства.
