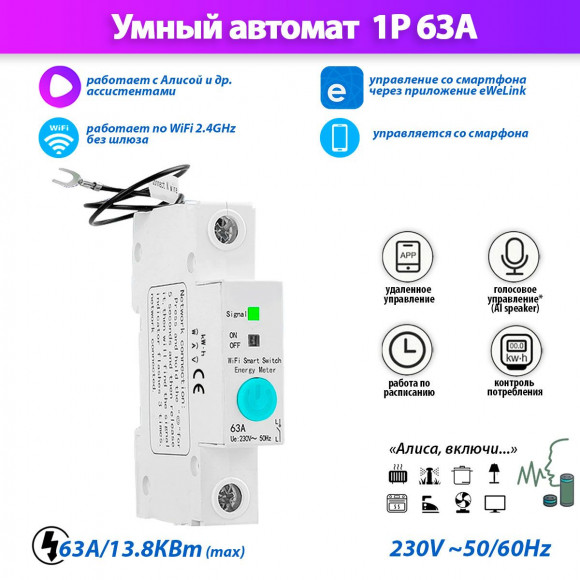

Умный автоматический выключатель WiFi 63A STC1-63/MW1, на DIN-рейку, умный дом

Компания «AndroidMag» производит и импортирует:

• Android SMART TV приставки
• Мини ПК – неттопы (Windows/ Android)
• Рекламные медиаплееры для Digital Signage
• Микрокомпьютеры Raspberry, Orange
• Промышленные планшетные компьютеры (Windows/ Android)
• Манипуляторы и аксессуары
• Налажена поставка различной электроники по заказу, (поиск/ доставка).

Наши преимущества как поставщика:

• Оригинальный товар высокого качества.
• Гибкая система скидок.
• Индивидуальный подход к каждому клиенту.
• Предпродажное тестирование и настройка.
• Приставки готовы к работе «из коробки». Все настроено для работы в России.
• Гарантийный срок 12 месяцев.
• Служба удаленной технической поддержки для партнеров и конечных потребителей.

Наши клиенты:

• Оптовые продавцы
• Розничные продавцы
• Дропшиппинг продавцы
• Интернет- магазины
• Промышленные компании
• Разработчики компьютерного программного обеспечения
• другие.

Приглашаем к сотрудничеству в России и странах СНГ.

Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.

Звоните, мы сможем договориться!

С Уважением, Менеджер по оптовым продажам

Тел.: +7-978-7916825

e-mail: opt.droidmag@gmail.com

Web site: https://androidmag.ru

Заполните форму и получите уникальное оптовое предложение:

Инструкция на Умный автоматический выключатель WiFi 63A STC1-63/MW1, на DIN-рейку, умный дом

1. Область и параметры применения

Смарт-выключатель предназначен для работы с переменным током 50Hz, номинальным рабочим напряжением 230V, номинальным рабочим током 63A. Изделие имеет хороший внешний вид, характеризуется хорошей и надежной работой, быстрой установкой разъединения/соединения, модульной установкой рельсового типа. Предназначен, главным образом, для установки в жилых помещениях, торговых центрах, офисных зданиях, гостиницах, школах, больницах, загородных домах и так далее.

2. Функции изделия

2.1) Автоматическое выключение Когда изделие находится в нормальных условиях сети, питание автоматически выключается; также его можно настроить, чтобы УЗО не отключалось.

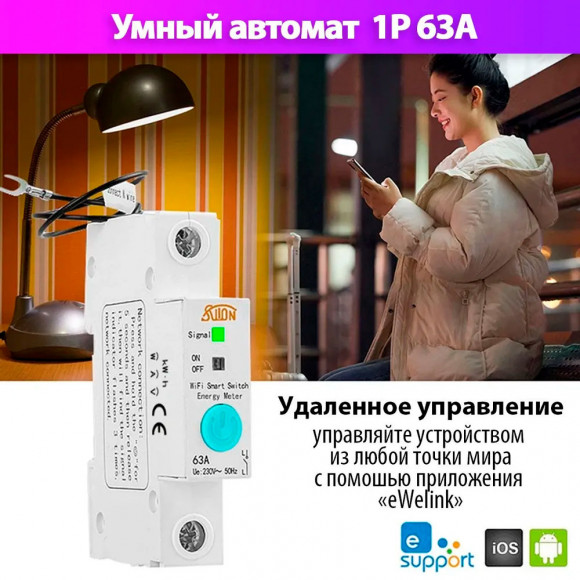

2.2) Беспроводное управление. Включайте и выключайте изделие удаленно через мобильное приложение.

2.3) Уведомления в реальном времени. Уведомления в реальном времени о состоянии изделия при разъединении или выключении.

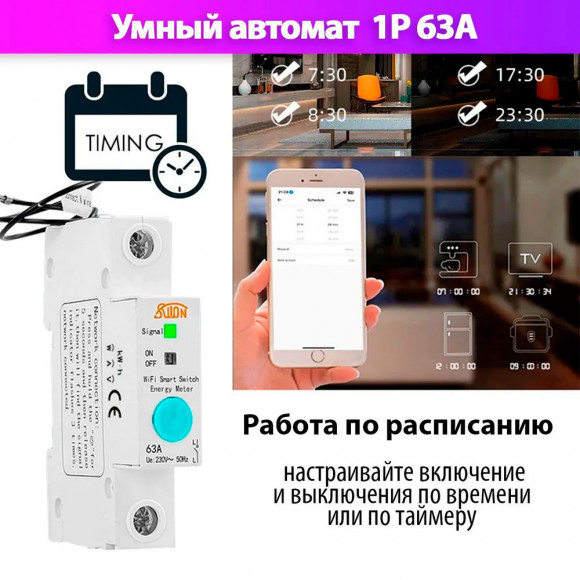

2.4) Таймер. Включайте или выключайте таймер.

2.5) Совместное управление. Можно разрешить другим людям управлять изделием.

2.6) Защита от остаточного тока. Когда утечка тока превышает установленное значение или при поражении током (для изделий с функцией защиты от утечки), протектор автоматически отключается в течение 0,1 с.

2.7) Функция замера. Отображает напряжение, ток, мощность, электричество.

3. Нормальные условия работы

3.1) Температура окружающей среды

а. Верхний предел не должен превышать +40°C.

б. Нижний предел не должен быть ниже -5°C.

в. Среднее значение в течение 24 часов не должно превышать +35°C.

г. Предельная температура эксплуатации: -25°C … +70°C.

3.2) Высота над уровнем моря. Высота над уровнем моря в месте установки не должна превышать 2 000 метров.

3.3) Атмосферные условия

a. При температуре окружающей среды + 40 °C относительная влажность воздуха не должна превышать 50%, более высокая относительная влажность может быть достигнута при более низких температурах.

б. Когда среднемесячная минимальная температура самого влажного месяца составляет +25°C, среднемесячная фазовая влажность составляет 90%.

в. Учитывается конденсация влаги на поверхности изделия при изменении температуры.

3.4) Уровень загрязнения. Уровень загрязнения, используемый в автоматическом выключателе, соответствует уровню 2.

3.5) Тип установки. Класс установки II и III.

4. Модель и обозначения

Номинальный ток 63А

Валентность 1Р/2Р

С функцией замера

Есть «L» – изделие с функцией защиты от утечки, нет «L» - нет защиты от утечки

Серийный номер

Код предприятия

Примечание: 1P – изделие без защиты от утечек, 2P – изделие с защитой от утечек.

5. Технические параметры

5.1) Номинальное рабочее напряжение: AC 230V.

5.2) Номинальный входящий ток: 1A-63A.

5.3) Срок службы: электроприбор рассчитан на включение и выключение 100 000 раз.

5.4) Потребляемая мощность изделия: <3 Вт.

5.5) Диапазон рабочего напряжения: AC 120V-280V.

5.6) Максимальный номинальный выходной ток: In63A.

5.7) Проводка: при использовании фиксирующей клеммы площадь поперечного сечения соединительного кабеля может достигать 16 мм².

5.8) Установка: устанавливается на стандартную направляющую 35х7,5 мм.

6. Установка

6.1) Размерная схема и схема установки

Размерная схема показаны на рис. 1 и рис. 2.

6.2) Схема проводки: см. рис. 2.

6.3) Способ установки

Автоматический выключатель должен быть установлен вертикально на монтажной рейке, которая крепится к фанере или металлической пластине винтами M5, а затем на нее устанавливается изделие.

6. Первый запуск и инструкция по эксплуатации панели (панель на рис. 3).

6.1) Инструкции по эксплуатации

6.1.1) Нажмите кнопку для включения/выключения.

6.1.2) Удерживайте в течение 5 секунд для установки сопряжения.

6.2. Световая индикация

6.2.1) Красный свет горит постоянно: изделие включено.

6.2.2) Красный свет выключен: изделие выключено.

6.2.3) Однократный световой сигнал в течение 3 секунд: состояние сопряжения.

На изделиях с функцией защитой от утечки (УЗО 2P) нажмите кнопку (на выключенном изделии), УЗО немедленно включится; эта кнопка также проверяет функцию утечки изделия.

7. Меры предосторожности

7.1) Не допускайте попадания дождевой воды при транспортировке и хранении изделия, а само изделие должно храниться в хорошо проветриваемом месте.

7.2) В процессе эксплуатации необходимо регулярно удалять пыль и грязь.

7.3) Перед использованием необходимо проверить основные технические данные, указанные на изделии.

7.4) Параметры изделия зафиксированы производителем и не могут быть изменены путем разбора изделия в процессе эксплуатации.

7.5) Нулевой провод должен быть правильно подключен.

7.6) Перед использованием затяните соединительный винт, чтобы не допустить плохого крепления и повреждения изделия.

7.7) Температура установки выключателей этой серии составляет +30 + 5 °C. Если несколько автоматических выключателей установлены в одной герметичной коробке, коэффициент снижения мощности должен составлять 0,8.

8. Установка приложения «eWeLink»

8.1) Отсканируйте рисунок 4 для прямой установки.

8.2) Найдите приложение «eWeLink» на смартфоне Android и установите его.

8.3) На телефоне iPhone найдите в магазине AppStore приложение «eWeLink» и установите его.

8.4.2) Устройство будет успешно добавлено и затем автоматически подключится к сети. Подключение может занять несколько минут. Пожалуйста, подождите. Если зеленый индикатор горит постоянно, соединение установлено успешно.

8.4.3) Если индикатор горит постоянно и соединение успешно установлено, переключателем можно управлять с помощью мобильного приложения.

8.4.4) В меню управления можно изменить название устройства, включить/выключить дистанционное управление, отобразить состояние устройства в реальном времени. Устройство может быть настроено на совместное использование, здесь можно установить таймер, отложенный запуск, цикличный таймер.

8.5) При включении нагрузки можно отобразить мощность, ток и напряжение в реальном времени. Можно подсчитать количество электроэнергии, установить порог для автоматического отключения.

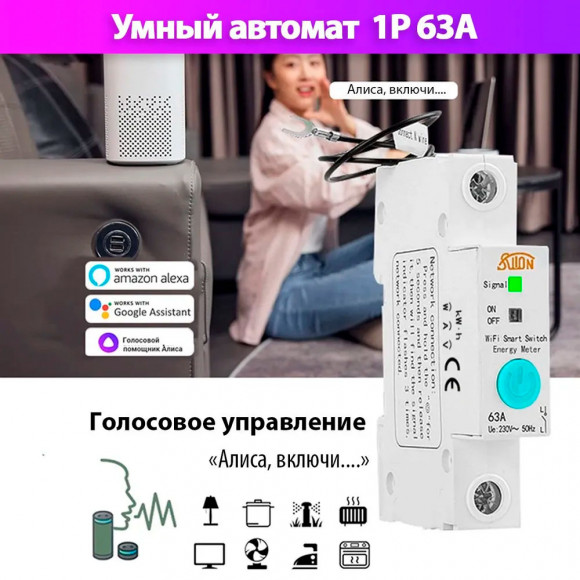

9. Голосовое управление TMALL elve: подключитесь к TMALL elve, чтобы включать/ выключать изделие через голосовое управление.

10. Индикатор сигнала не горит: пожалуйста, проверьте следующие пункты.

10.1) Подключен ли шнур питания в соответствии с требованиями (внешний нулевой провод изделия 1Р должен быть подключен к нулевому проводу распределительной сети)?

10.2) Находится ли напряжение питания в пределах нормы?

11. Место использования

Изделие, главным образом, используется в жилых помещениях, торговых центрах, офисных зданиях, гостиницах, школах, больницах, загородных домах, на орошаемых фермах, в насосах, жилье для сдачи в аренду и другом электрическом оборудовании, требующем дистанционного управления.

Примечание: изделие не предназначено для использования в качестве основного тормоза, на переднем конце изделия должен быть установлен автоматический выключатель для защиты от короткого замыкания.
