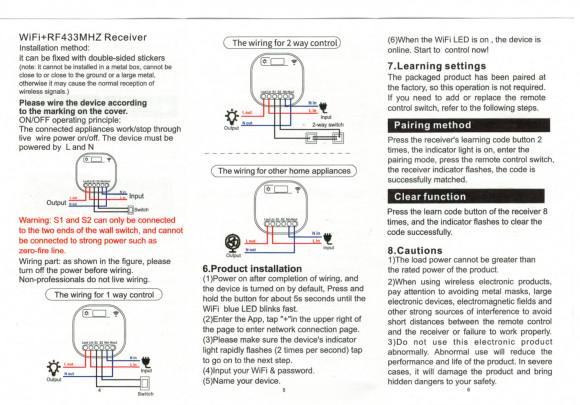

Инструкция на реле Wi-Fi + RF433MHZ (радиоприёмный модуль с маркировкой:WH-RXD05 V0.2) Ресивер

ВЫКЛЮЧИТЕ ПИТАНИЕ ПЕРЕД МОНТАЖЕМ ОБОРУДОВАНИЯ!

Способ установки:

Реле можно закрепить с помощью двустороннего скотча (нельзя устанавливать на металлическую основу) или спрятать в монтажную коробку под выключатель.

Подключите устройство в соответствии с маркировкой

Принцип вкл/выкл:

! S1 и S2 могут быть подключены только к настенному выключателю и не могут быть подключены с сильному источнику питания такому как линия нулевого срабатывания.

Синхронизация с приложением:

1. После завершения монтажа включите питание, реле включится автоматически
2. Нажмите и удерживайте кнопку около 5 сек, пока синий индикатор Wi-Fi не начнет быстро мигать
3. Водите в приложение и нажмите (+) в правом верхнем углу приложения. Убедитесь что индикатор устройства быстро мигает.
4. Найдите свою сеть Wi-Fi 2.4 и введите пароль.
5. При успешном подключении индикатор будет гореть постоянно.

Сопряжение с устройством RF433

1. Нажмите кнопку 2 раза, индикатор загорится.
2. Устройство вошло в режим сопряжения
3. Нажмите кнопку на устройстве которое хотите привязать, реле моргнет - значит устройство подвязано.

Очистка кода, сброс привязанных устройств.

1. Нажмите кнопку на реле 8 раз, индикатор начнет мигать - это означает что код очищен.

МОЩНОСТЬ НАГРУЗКИ НЕ МОЖЕТ ПРЕВЫШАТЬ НОМИНАЛЬНУЮ МОЩНОСТЬ ИЗДЕЛИЯ

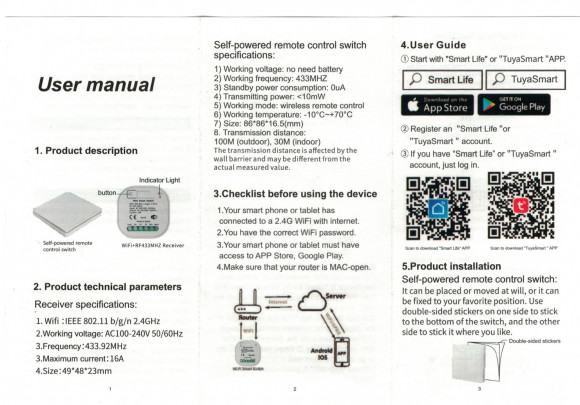

Оригинал инструкции

Инструкция по эксплуатации

1. Характеристики

• Управление через телефон iOS/Android
• Поддержка приложений «Smart Life» и «Tuya Smart»
• Голосовое управление: совместимость с Alexa, Google Home, Яндекс Алисой, Tmall Genie и Xiaodu
• Функция таймера: автоматическое включение/выключение
• Защита от перегрузки (простая замена традиционных механических выключателей, требуется нейтраль)
• Умные сцены
• Группировка устройств

Информация по безопасности

Риск поражения электрическим током: Неправильное обращение может привести к травмам и повреждению имущества. Если какие-либо пункты инструкции вызывают сомнения, обратитесь к квалифицированному электрику.

2. Технические данные

• Стандарт Wi-Fi: IEEE 802.11 b/g/n, 2.4 ГГц
• Рабочее напряжение: 100–250 В, 50/60 Гц
• Мощность нагрузки: 1000 Вт/канал
  (Примечание: для LED и энергосберегающих ламп нагрузка должна быть менее 300 Вт/канал)
• Максимальный ток нагрузки: 10 А
• Потребляемая мощность: ≤0,5 Вт
• Рабочая температура: 0°C…40°C
• Габариты: 86×86×40,5 мм

При эксплуатации и техническом обслуживании необходимо соблюдать требования нормативных документов. Подключение, регулировка и техническое обслуживание устройства должны выполняться квалифицированными специалистами. При соблюдении правил эксплуатации прибор безопасен для использования.

3. Установка

Как открыть панель кнопочного выключателя

Используйте плоскую отвертку, чтобы поддеть пазы в верхней и нижней (а также левой и правой) части нижнего корпуса выключателя и открыть его.

Примечание:

• Перед подключением проводов убедитесь, что питание на автоматическом выключателе отключено.
• Два способа подключения:
  Способ 1: необходимо подключить нулевой провод.
  Способ 2: не требует подключения нулевого провода (необходим конденсатор).
• Указанные в инструкции цвета проводов являются стандартными и могут отличаться в зависимости от проводки в доме.
• Убедитесь, что жилы проводов надежно закреплены.
• Убедитесь, что сигнал Wi-Fi стабилен и работает исправно перед подключением проводов.
• Если у вас нет опыта работы с электропроводкой, обратитесь к профессиональному электрику.

Первый шаг:

• Отключите автоматический выключатель и проверьте отсутствие напряжения с помощью электрического тестера.
• Убедитесь, что выключатель отключен перед подключением проводов.

Второй шаг:

• Снимите существующие настенные панели; включите питание на автомате и с помощью электрического тестера определите, какой провод является фазным; тестер замигает или подаст звуковой сигнал при приближении к фазе.
• Отключите питание на автоматическом выключателе. Если произошло отключение электричества, используйте электрический тестер, извлеките существующий выключатель; пометьте провода и другие кабели; отсоедините питание с помощью плоскогубцев и снимите провода с существующего выключателя.
• Подключите провода выключателя к монтажной коробке в соответствии со схемой подключения в проводе.

Два способа подключения проводки

1. Нейтральный и фазный провод
(Требуется нейтральный провод)

---

2. Один фазный провод
(Нейтральный провод не требуется)

Третий шаг:

Установите выключатель с помощью прилагаемых винтов и защёлкните на него настенную панель.

Четвёртый шаг:

Включите питание на автоматическом выключателе, затем включите свет.

---

Способ подключения 1:

Нейтральный и фазный провод (требуется нейтральный провод)

Фазный провод подключается к клемме "L",

Нейтральный провод подключается к клемме "N",

Провод освещения подключается к клеммам "L1, L2, L3"

Подключение провода освещения для выключателя на 1 клавишу: клемма "L1"

---

Подключение провода освещения для выключателя на 2 клавиши: клеммы "L1, L2"

---

Подключение провода освещения для выключателя на 3 клавиши: клеммы "L1, L2, L3"

Способ подключения 2:

Один фазный провод (нейтральный провод не требуется)

Фазный провод подключается к клемме "L",

Провод освещения подключается к клеммам "L1, L2, L3"

(Лампа на L1 должна быть подключена через конденсатор)

Подключение провода освещения для выключателя на 1 клавишу: клемма "L1"

(Лампа на L1 должна быть подключена через конденсатор)

---

Подключение провода освещения для выключателя на 2 клавиши: клеммы "L1, L2"

(Лампа на L1 должна быть подключена через конденсатор)

---

Подключение провода освещения для выключателя на 3 клавиши: клеммы "L1, L2, L3"

(Лампа на L1 должна быть подключена через конденсатор)

---

4. Добавление устройства:

4.1 Добавление устройства в приложение "Smart Life" или "Tuya Smart"

Шаг 1: Скачайте и установите приложение "Smart Life" или "Tuya Smart": отсканируйте QR-код ниже

Шаг 2: Если устройство успешно монтировано и на него подано питание, зажмите на 10 секунд кнопку на выключателе (кнопка, которая включает и выключает свет) для того, чтобы перевести устройство в режим сопряжения. Так появится возможность найти умный выключатель при поиске через приложения Smart Life, Tuya Smart или DIGMA SmartLife.

Шаг 3: В приложении Smart Life на телефоне выберите "+" и затем "Добавить устройство". Устройство должно появиться в поиске.

Шаг 4: Нажмите на найденное устройство в приложении. Введите название своей Wi-Fi сети и пароль, чтобы устройство получило доступ к интернету.

Шаг 5: Теперь можно управлять умным выключателем удалённо через интернет.

4.2 Подключение к Яндекс Алиса

Шаг 1: В приложении "Умный Дом" с Яндекс Алисой выберите: "Устройства умного дома".

Шаг 2: На странице "Добавить устройство" выберите "Smart Life" и разрешите доступ к устройству. "Умный Дом" Алиса запросит название добавляемого устройства. Называть устройство следует на русском языке, используя русские буквы. Если устройство не отобразилось, пожалуйста, вернитесь к пункту 4.1 и подключите устройство к "Smart Life".

4.3 Подключение к "Маруся"

Шаг 1: В приложении "Маруся" нажмите на значок "Дом" вверху экрана. Затем нажмите "+" и "Подключить устройство".

Шаг 2: Выберите "Smart Life" и разрешите доступ к устройству. Если устройство не отобразилось, пожалуйста, вернитесь к пункту 4.1 и подключите устройство к "Smart Life".

4.4 Подключение к "Салют!" от Сбера

Шаг 1: Скачайте и установите приложение "DIGMA SmartLife - Умный Дом" из магазина приложений, которым пользуетесь (Google Play, Apple App Store или RuStore).

Шаг 2: В приложении "Салют" нажмите на значок "+" вверху экрана и выберите "Устройства других производителей".

Шаг 3: Выберите "DIGMA SmartLife" и разрешите доступ к устройству. Если устройство не отобразилось, пожалуйста, откройте "DIGMA SmartLife" и подключите устройство в приложении "DIGMA SmartLife".
