Инструкция на реле напряжения TOMZN TOMPD-63L / TOMPD-63LW на DIN-рейку

Модели отличаются возможностью удалённого управления:

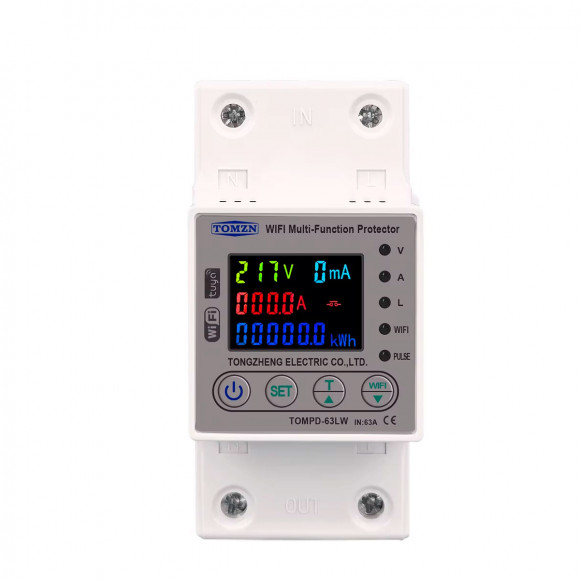

• TOMPD-63LW — с WiFi-модулем, управляется через приложение (Tuya Smart / Smart Life / DIGMA SmartLife), поддерживает мониторинг, таймер, счётчик энергии и голосовое управление (Alexa, Google Assistant).

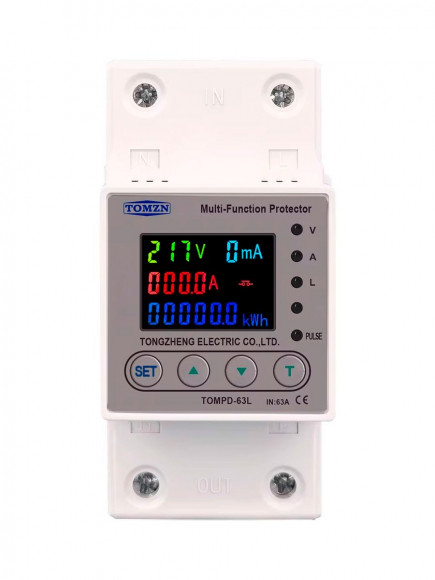

• TOMPD-63L — базовая версия без WiFi, все функции настраиваются вручную с корпуса, идеально подходит для локального управления.

Дополнительно в версии TOMPD-63LW:

• Управление через WiFi (Tuya, Smart Life и др.)
• Мониторинг параметров сети со смартфона
• Работа по таймеру и в цикле
• Настройка тарифов и отображение стоимости потребления

СХЕМА ПОДКЛЮЧЕНИЯ:

I. Назначение

Регулируемое устройство защиты по напряжению, току и утечке с встроенным счётчиком электроэнергии (киловатт-часов) представляет собой интеллектуальное защитное устройство, объединяющее функции защиты от перенапряжения, пониженного напряжения, сверхтоков и утечки. При возникновении перенапряжения, пониженного напряжения, сверхтока или утечки в линии это устройство может мгновенно отключить питание, чтобы предотвратить повреждение электрооборудования. Пороговые значения защиты от перенапряжения, пониженного напряжения, сверхтока и утечки можно установить вручную, с учётом местных условий эксплуатации.

II. Особенности изделия

2.1 В случае перенапряжения, пониженного напряжения, сверхтока или утечки в линии однофазной сети устройство может отключить питание и автоматически восстановить подключение через заданную задержку после возвращения напряжения или тока в норму.

2.2 В случае кратковременного перенапряжения в линии устройство предотвращает ложные срабатывания.

2.3 При нестабильном напряжении или внезапных отключениях и включениях питания из-за ослабленного соединения или других неисправностей устройство отключает линию.

2.4 Когда напряжение на линии достигает пикового значения, само устройство не выходит из строя.

2.5 Устройство отображает потребление электроэнергии в киловатт-часах, мощность в кВт и коэффициент мощности.

III. Основные технические параметры:

Настройка параметров устройства (экран меню)

V. Индикация панели и описание кнопок управления:

Обозначения и функции панели устройства WIFI Multi-Function Protector:

1. Индикатор аварии по перенапряжению/пониженному напряжению Загорается при выходе напряжения за допустимые пределы.
2. Индикатор аварии по току (сверхток) Загорается при превышении допустимого тока нагрузки.
3. Индикатор аварии по току утечки Загорается при превышении порога тока утечки.
4. Индикатор Wi-Fi Отображает состояние подключения Wi-Fi.
5. Индикатор импульса счётчика киловатт-часов Мигает при подсчёте потреблённой энергии.
6. Кнопка ручного включения/отключения Включение или отключение нагрузки вручную.
7. Кнопка “SET” (Настройка) Долгое нажатие (3 секунды) – вход в режим настроек.
8. Кнопка “▲” (Плюс) Увеличение значения при настройке. Долгое нажатие (3 секунды) – проверка защиты от утечки.
9. Кнопка “▼” (Минус) Уменьшение значения при настройке.
10. Кнопка “WIFI” Долгое нажатие (3 секунды) – вход в режим настройки Wi-Fi.

VI. Описание отображения на экране:

6.1 Состояние защиты от перенапряжения

• Слева (280 В) — При превышении напряжения:
  • Устройство автоматически отключает нагрузку.
  • Загорается индикатор аварии по перенапряжению.
  • На экране отображается значение перенапряжения и обратный отсчёт времени до восстановления.
• Справа (260 В) — После нормализации напряжения:
  • Индикатор аварии гаснет.
  • Устройство автоматически восстанавливает питание через заданное время восстановления.

6.2 Состояние защиты от пониженного напряжения

• Слева (160 В) — При пониженном напряжении:
  • Устройство отключает нагрузку.
  • Включается индикатор аварии по заниженному напряжению.
  • Экран показывает текущую величину напряжения и отсчёт времени до восстановления.
• Справа (180 В) — После возврата напряжения в норму:
  • Индикатор гаснет.
  • Устройство автоматически восстанавливает подачу питания в течение заданного времени.

VI.3–VI.4. Состояние защиты по току и току утечки:

6.3 Состояние защиты по току (сверхток)

• Слева (например, 42.0 A) — При превышении тока:
  • Устройство автоматически отключает нагрузку.
  • Включается индикатор аварии по току.
  • На экране отображаются фактический ток, значение уставки и обратный отсчёт времени восстановления.
• Справа (например, 30.0 A) — При восстановлении нормального тока:
  • Индикатор аварии гаснет.
  • Устройство автоматически восстанавливает питание после заданной задержки.

Если количество срабатываний по току превышает заданный предел, автоматическое восстановление не произойдёт — потребуется ручной сброс нажатием кнопки питания.

6.4 Состояние защиты по току утечки

• Слева (например, 30 mA) — При превышении тока утечки:
  • Устройство отключает питание.
  • Включается индикатор аварии по утечке.
  • На экране отображаются параметры тока утечки и обратный отсчёт времени до восстановления.
• Справа (0 mA) — При исчезновении тока утечки:
  • Индикатор аварии по утечке гаснет.
  • Устройство автоматически восстанавливает питание через заданное время.

Если количество повторяющихся срабатываний по утечке превышает установленное значение, устройство не восстановится автоматически — требуется ручной сброс кнопкой.

6.5 Последовательное отображение: кВт·ч, кВт и коэффициент мощности

Устройство поочерёдно отображает на экране следующие значения:

1. Киловатт-часы (kWh) — Отображается накопленное потребление энергии.
2. Предоплаченный лимит энергии (Prepaid power value) — Если активирована функция предоплаты, показывается оставшееся значение.
3. Мгновенная мощность (kW) — Показывается текущая потребляемая активная мощность.
4. Коэффициент мощности (cos φ) — Показывает, насколько эффективно используется энергия (1.000 — идеальный коэффициент).
