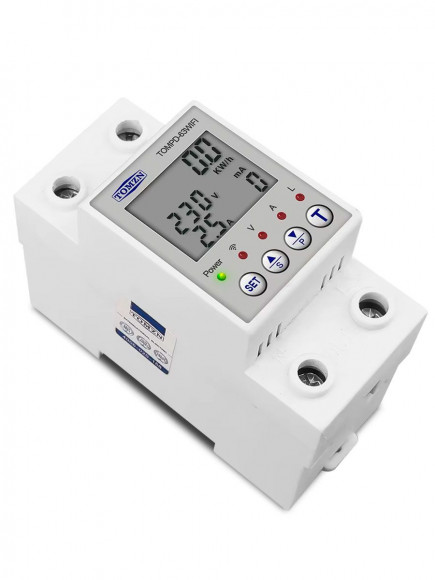

Умное WiFi-реле TOMZN TOMPD-63WIFI-Bl — устройство для однофазной сети 230 В (50/60 Гц), предназначенное для дистанционного управления электропитанием в жилых и малых коммерческих объектах. Подключение к интернету осуществляется через WiFi (2,4 ГГц), управление реализуется с помощью мобильных приложений Tuya Smart, Smart Life или DIGMA SmartLife. Корпус реле изготовлен из пластика, который не поддерживает горение.

Основные функции:

Удалённое включение/отключение питания;
Контроль напряжения, тока, тока утечки и энергопотребления;
Настройка порогов отключения по напряжению, току, утечке и энергии — как через приложение, так и вручную с кнопок на корпусе;
ЖК-дисплей с подсветкой для отображения параметров;
Встроенный счётчик электроэнергии с возможностью расчёта стоимости при заданном тарифе;
Поддержка голосового управления (Amazon Alexa, Google Assistant);
Работа по расписанию, таймер и циклический режим, функционирующие даже без доступа к интернету;
Интеграция в сценарии автоматизации умного дома;
Настройка времени задержки срабатывания защиты от 1 до 30 секунд.

Монтаж и подключение:

Установка на DIN-рейку 35 мм (ширина 2 модуля);
Верхние клеммы — вход сети, нижние — нагрузка;
Тип подключения: фазный и нулевой провод (L+N);
Рекомендуется установка автоматического выключателя типа C перед реле для защиты от короткого замыкания;
Не допускается длительная работа при токах выше 75% от номинала.

Технические характеристики:

Номинальное напряжение: 230 В, 50/60 Гц;
Рабочий диапазон напряжения: 85–300 В;
Диапазон тока утечки: 10–99 мА;
Максимальный ток нагрузки: 63 А;
Поддержка WiFi: 802.11 b/g/n, 2,4 ГГц;
Температура эксплуатации: от –5 до +60 °C;
Температура хранения: от –40 до +70 °C;
Максимальная высота над уровнем моря: 2000 м;
Степень защиты: IP20;
Электромеханический ресурс: более 100 000 циклов;
Габариты: 88×70×40 мм;
Вес в упаковке: 172 г.

Умный счетчик реле TOMZN TOMPD-63WIFI на DIN-рейку с подсветкой отзывы

Компания «AndroidMag» производит и импортирует:

Android SMART TV приставки
Мини ПК – неттопы (Windows/ Android)
Рекламные медиаплееры для Digital Signage
Микрокомпьютеры Raspberry, Orange
Промышленные планшетные компьютеры (Windows/ Android)
Манипуляторы и аксессуары
Налажена поставка различной электроники по заказу, (поиск/ доставка).

Наши преимущества как поставщика:

Оригинальный товар высокого качества.
Гибкая система скидок.
Индивидуальный подход к каждому клиенту.
Предпродажное тестирование и настройка.
Приставки готовы к работе «из коробки». Все настроено для работы в России.
Гарантийный срок 12 месяцев.
Служба удаленной технической поддержки для партнеров и конечных потребителей.

Наши клиенты:

Оптовые продавцы
Розничные продавцы
Дропшиппинг продавцы
Интернет- магазины
Промышленные компании
Разработчики компьютерного программного обеспечения
другие.

Приглашаем к сотрудничеству в России и странах СНГ.

Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.

Звоните, мы сможем договориться!

С Уважением, Менеджер по оптовым продажам

Тел.: +7-978-7916825

e-mail: opt.droidmag@gmail.com

Web site: https://androidmag.ru

Заполните форму и получите уникальное оптовое предложение:

Спасибо за ваше сообщение! Мы свяжемся с вами в ближайшее время!

Технические характеристики

Номинальное напряжение питания: AC 100–240 В
Диапазон рабочего напряжения: AC 80–400 В (однофазное)
Номинальная частота: 50/60 Гц
Диапазон уставок тока: 1–63 А
Диапазон уставок перенапряжения: 110–300 В (регулируется)
Диапазон уставок пониженного напряжения: 85–220 В (регулируется)
Ток утечки: 10–99 мА (функция отключаемая)
Задержка отключения по перенапряжению/пониженному напряжению: 0,5 с
Время срабатывания защиты: 0,5–30 с
Задержка перезапуска: 1–500 с
Диапазон отображаемой мощности: 0–99999,9 кВт·ч
Диапазон рабочих температур: от –30 °C до +70 °C

1. FUNCTION DISPLAY Отображение параметров Показаны:

Напряжение (V): 220 В
Ток (A): 0.4 А
Энергия (kWh): 0.0
Ток утечки (mA): 0

2. OVER VOLTAGE SETTING Настройка перенапряжения Уставка перенапряжения: 270 В

3. UNDER VOLTAGE SETTING Настройка пониженного напряжения Уставка пониженного напряжения: 170 В

4. OVER CURRENT SETTING Настройка максимального тока Уставка тока: 50 А

1. LEAKAGE SETTING (THIS FEATURE CAN BE TURNED OFF) Настройка утечки тока (эту функцию можно отключить) Уставка: 30 мА

2. PROTECT ACTION TIME Время срабатывания защиты Установлено: 1.0 с

3. RESTART TIME SETTING Настройка времени перезапуска Установлено: 10 с

4. KWH RESET ZERO Сброс показаний энергии (kWh) до нуля

НАСТРОЙКА ПАРАМЕТРОВ

Нажмите кнопку SET, чтобы просмотреть каждое значение.
Удерживайте кнопку SET в течение 5 секунд для входа в режим настройки, затем нажмите SET для выбора параметра, используйте кнопки ▲ и WIFI для изменения значения.

Нажмите кнопку ▲, затем нажмите кнопку Питание и удерживайте их вместе в течение 8 секунд, после чего на экране отобразится "dEL,". Нажмите кнопку SET для подтверждения — показания kWh будут сброшены на ноль.

Wi-Fi реле контроля напряжения и счётчик электроэнергии Руководство пользователя

Функциональные возможности:

Удалённое управление включением/отключением питания через мобильное приложение
Просмотр параметров: напряжение, ток, ток утечки и потреблённая энергия (kWh) через смартфон
Настройка порогов срабатывания по перенапряжению, пониженному напряжению, току перегрузки и току утечки — как через приложение, так и напрямую с панели устройства

Технические параметры:

Защита от перенапряжения: регулируется в диапазоне 110–300 В (по умолчанию: 270 В)
Защита от пониженного напряжения: регулируется в диапазоне 85–220 В (по умолчанию: 170 В)
Защита от перегрузки по току: 1–63 А, регулируется (по умолчанию: 50 А)
Защита от утечки тока: 10–99 мА (опционально отключается)
Время срабатывания: 0,5–30 с (по умолчанию: 1 с)
Время повторного включения (задержка запуска): 1–500 с (по умолчанию: 10 с)
Источник света: регулируется от 1 до 120 секунд (по умолчанию: включен) (опционально)
Три режима работы таймера: обычный, с обратным отсчётом и циклический

Загрузка приложения Smart Life/Tuya

Для подключения к приложению Smart Life, либо Tuya необходимо установить приложение с помощью QR-кода, указанного в инструкции, или из официальных магазинов приложений (Google Play/Apple Store)

Добавление устройства через приложение Smart Life/Tuya

Ручное добавление (должно работать на всех прошивках)

Шаг 1:

Подать питание на устройство (начнёт мигать индикатор WiFi (второй по счёту диод слева на панели устройства). Мигает медленно.

Шаг 2:

Включите Bluetooth и Wi-Fi на мобильном устройстве (возможно приложение попросит включить также геолокацию). Откройте приложение Smart Life, либо Tuya.

На примере приложения Smart Life: Необходимо выбрать «Добавить устройство» - начнётся автоматический поиск. Не прерывая поиск следует прокрутить ниже и выбрать категорию «Энергия» и затем в появившемся списке модулей «Автоматический выключатель (Wi-Fi)».

Шаг 3:

В появившемся окне следует выбрать Wi-Fi сеть, через которую устройство будет подключаться к интернету, чтобы быть всегда на связи. Следует ввести логин, пароль и нажать далее. Затем выбрать «Убедитесь, что индикатор мигает».

Шаг 4:

Выбрать «Медленно мигает». Далее приложение предложит выбрать точку доступа (отобразится как SmartLife-E8C1, либо другое похожее имя). При нажатии на данную точку доступа начнётся процесс сопряжения устройств.

Необходимо подождать примерно 30 секунд. После чего панель управления вновь добавленным устройством откроется автоматически.

На данном этапе Алиса (программа на смартфоне «Умный дом с Алисой») должна обнаружить новое устройство и самостоятельно добавить его. Необходимо изменить имя устройства на русские буквы, а также добавить в соответствующий кабинет (для того, чтобы получить возможность управлять голосом «Алиса, включи НАЗВАНИЕ НА РУССКОМ, например, Тумблер»).

Шаг 5:

Нажать «Завершить». Устройство успешно добавлено.

Альтернативное добавление (если первый способ не сработал). Автоматическое добавление (может не работать, в зависимости от прошивки).

Шаг 1:

Включите Bluetooth и Wi-Fi на мобильном устройстве. Откройте приложение Smart Life, либо Tuya. Нажмите и удерживайте кнопку ▼ для включения Wi-Fi на устройстве 5–10 секунд, пока индикатор не начнёт мигать (в данной модели эта кнопка ▼ «треугольник вниз»).

Шаг 2:

Нажмите «Добавить устройство» в приложении. Добавьте, когда оно будет найдено в радиусе досягаемости. Если не ищется, то необходимо вновь вернуться на главный экран приложения Smart Life, выбрать «Добавить устройство» - начнётся автоматический поиск. Не прерывая поиск следует прокрутить ниже и выбрать категорию «Энергия» и затем в появившемся списке модулей «Автоматический выключатель (Wi-Fi)». В появившемся окне следует выбрать Wi-Fi сеть, через которую устройство будет подключаться к интернету, чтобы быть всегда на связи. Следует ввести логин, пароль и нажать далее. Затем выбрать «Убедитесь, что индикатор мигает».

Шаг 3:

Выбрать вторую опцию «Быстро моргает».

Устройство должно быть найдено и успешно добавлено в течение 30 секунд.

Интеграция с приложением «Умный дом с Алисой».

После добавления в Smart Life устройство станет доступным для добавления в приложение «Умный дом с Алисой» - убедитесь, что в приложении «Умный дом с Алисой» проведена авторизация и разрешение на добавление устройств через Smart Life. В этом случае устройства, добавленные в Smart Life автоматически будут добавляться в «Умный дом с Алисой» (в случае, если приложение поддерживает добавляемое устройство). После чего появится возможность включать и выключать устройство голосом, а также использовать в сценариях внутри программы «Умный дом с Алисой». Рекомендуется давать устройствам название на русском языке, например Тумблер, чтобы избежать недопонимания со стороны голосового ассистента.
