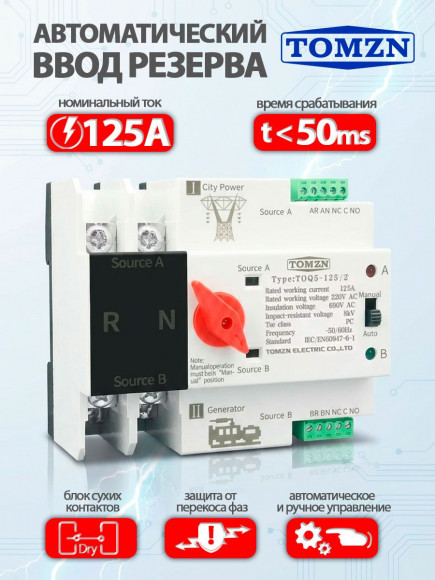

Устройство автоматического ввода резерва TOQ5-125/2 от TOMZN обеспечивает надежность и стабильность электроснабжения на промышленных, коммерческих и жилых объектах. Оно работает в однофазных электросетях с частотой 50 Гц и рабочим напряжением 220-240 В, а максимальный рабочий ток составляет 125 А. Этот прибор позволяет автоматически переключаться на резервный источник питания, обеспечивая непрерывность работы оборудования и безопасность пользователей.
Характеристики:
- Исключает ошибку фаз;
- Мгновенное переключение менее чем за 50 миллисекунд;
- Устанавливается на стандартную DIN-рейку 35 мм;
- Управляет запуском генератора;
- Поддерживает подключение системы сигнализации.
Устройство автоматического ввода резерва (АВР) обеспечивает автоматическое переключение нагрузки на альтернативный источник питания при потере основного электроснабжения не создавая неудобств для пользователей, таких как мигание ламп и возврат питания нагрузки на основную линию электроснабжения при ее восстановлении. Также возможно ручное переключение между основным и резервным источниками питания с помощью ручного переключателя режимов и красной ручки управления.
Устройство автоматического ввода резерва предназначено для работы с однофазными бензиновыми или дизельными генераторами мощностью до 27 кВт и обеспечивает аварийное электроснабжение. Оно оснащено «сухими» контактами (NC, C, NO) для подключения сигнализаций и управления запуском генератора, но не подходит для использования с инверторными системами или источниками альтернативной энергии.
Технические характеристики:
- Количество полюсов – 2;
- Номинальное напряжение – 230 В 50/60 Гц;
- Максимальный ток – 125 А;
- Напряжение изоляции – 690 В;
- Выдерживаемое импульсное напряжение – 8 кВ;
- Время переключения < 50 мс;
- Рабочая температура и относительная влажность от -5 до 35 °C и < 95%;
- Высота над уровнем моря < 2000 м.
Количество фаз | 1 |
Крепление | DIN рейка |
Максимальный ток | 125A |
Рабочее напряжение | 220В 50/60Гц |
Гарантия: | 6 месяцев |
Антенна WiFi: | Внутренняя |
Wi-Fi | Нет |
Производитель: | TOMZN |
Цвет | Черный Белый |
Устройство автоматического ввода резерва TOMZN TOQ5-125/2 однофазное отзывы
Компания «AndroidMag» производит и импортирует:
- Android SMART TV приставки
- Мини ПК – неттопы (Windows/ Android)
- Рекламные медиаплееры для Digital Signage
- Микрокомпьютеры Raspberry, Orange
- Промышленные планшетные компьютеры (Windows/ Android)
- Манипуляторы и аксессуары
- Налажена поставка различной электроники по заказу, (поиск/ доставка).
Наши преимущества как поставщика:
- Оригинальный товар высокого качества.
- Гибкая система скидок.
- Индивидуальный подход к каждому клиенту.
- Предпродажное тестирование и настройка.
- Приставки готовы к работе «из коробки». Все настроено для работы в России.
- Гарантийный срок 12 месяцев.
- Служба удаленной технической поддержки для партнеров и конечных потребителей.
Наши клиенты:
- Оптовые продавцы
- Розничные продавцы
- Дропшиппинг продавцы
- Интернет- магазины
- Промышленные компании
- Разработчики компьютерного программного обеспечения
- другие.
Приглашаем к сотрудничеству в России и странах СНГ.
Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.
Звоните, мы сможем договориться!
С Уважением, Менеджер по оптовым продажам
Тел.: +7-978-7916825
e-mail: opt.droidmag@gmail.com
Web site: https://androidmag.ru
Заполните форму и получите уникальное оптовое предложение:
Устройство автоматического ввода резерва TOMZN TOQ5-125/2, на DIN-рейку
Руководство пользователя
1. Общее описание
Устройство предназначено для автоматического сверхбыстрого переключения нагрузки на резервную линию, с прерыванием менее 20мс, для обеспечения бесперебойной работы оборудования, при наличии второй резервной линии питания. Переключение происходит при пропадании питания на основной линии, либо при выходе ее параметров за пределы допустимых. При возобновлении нормальных параметров основной линии происходит автоматическое переключение обратно на основную линию. Также предусмотрен режим ручного управления и подключение внешнего релейного управления.
2. Технические характеристики
- Температура окружающей среды от -5 до +35 С.
- Относительная влажность воздуха не более 90%
- Количество циклов срабатывания реле: в автоматическом режиме: 2000 циклов в ручном режиме: 5000 циклов
- Напряжение питания сети AC 180-240В
- Максимальный рабочий ток 125А.
3. Схема подключения
4. Схема подключения с внешним управлением
Внимание!
Устройство не предназначено для отключения на высоких токах короткого замыкания, а также на токах, превышающих допустимые для данного реле, для этого необходимо наличие в цепи обычного механического автомата. Устройство не содержит в себе схем защиты от перегрузки и короткого замыкания, запрещается использовать это реле без наличия в цепи механических автоматов защиты от перегрузки по току и от короткого замыкания.
Ручное переключение тумблером можно производить только после изменения положения селектора режима на «Manual».
Ручное переключение тумблером не предназначено для переключения под нагрузкой, оно не обеспечивает такого же быстродействия, как автоматическое переключение, поэтому при ручном переключении произойдет более длительный обрыв питания, что может привести к кратковременному нештатному выключению оборудования нагрузки. Все коммутации на входных и выходных линиях устройства производить при отключенном питании на входных линиях.
