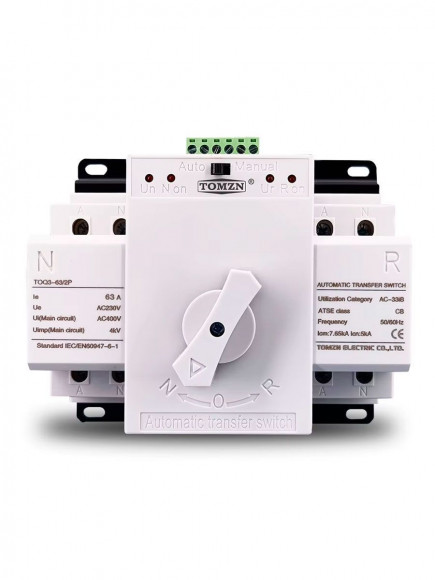

Устройство автоматического ввода резерва TOQ3-63

Компания «AndroidMag» производит и импортирует:

• Android SMART TV приставки
• Мини ПК – неттопы (Windows/ Android)
• Рекламные медиаплееры для Digital Signage
• Микрокомпьютеры Raspberry, Orange
• Промышленные планшетные компьютеры (Windows/ Android)
• Манипуляторы и аксессуары
• Налажена поставка различной электроники по заказу, (поиск/ доставка).

Наши преимущества как поставщика:

• Оригинальный товар высокого качества.
• Гибкая система скидок.
• Индивидуальный подход к каждому клиенту.
• Предпродажное тестирование и настройка.
• Приставки готовы к работе «из коробки». Все настроено для работы в России.
• Гарантийный срок 12 месяцев.
• Служба удаленной технической поддержки для партнеров и конечных потребителей.

Наши клиенты:

• Оптовые продавцы
• Розничные продавцы
• Дропшиппинг продавцы
• Интернет- магазины
• Промышленные компании
• Разработчики компьютерного программного обеспечения
• другие.

Приглашаем к сотрудничеству в России и странах СНГ.

Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.

Звоните, мы сможем договориться!

С Уважением, Менеджер по оптовым продажам

Тел.: +7-978-7916825

e-mail: opt.droidmag@gmail.com

Web site: https://androidmag.ru

Заполните форму и получите уникальное оптовое предложение:

АВТОМАТИЧЕСКОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ТИПА «МИКРОРАЗРЫВ»  / Автомат ввода резерва

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Внимательно прочитайте инструкцию при установке изделия и сохраните ее для дальнейшего использования.

1. Меры предосторожности
   1. Внимательно ознакомьтесь с техническими характеристиками и строго соблюдайте правила эксплуатации, чтобы избежать серьезных повреждений.
   2. Предупредите тех, кто не соблюдает правила эксплуатации, что это может привести к серьезным повреждениям устройства.
2. Предупреждения:
   1. Не вставляйте вилку контроллера в горячую розетку, в противном случае это приведет к поражению электрическим током или повреждению изделия.
   2. Запрещается эксплуатация и обслуживание непрофессиональными специалистами, в противном случае это приведет к поражению электрическим током или повреждению изделия.
   3. Внимательно читайте инструкции при настройке параметров внутри контроллера, в противном случае это приведет к повреждению изделия или неправильной работе.
   4. Мощность нагрузки не должна превышать номинальную мощность выключателя, в противном случае это приведет к его повреждению или сгоранию.
   5. Нейтральная точка (N) не может быть ошибочно подключена к фазной линии, двухфазное входное автоматическое устройство должно быть таким же как. При выборе трехполюсного дуплекса общая клемма источника питания (NN) и резервного источника питания (RN) также подключается к контакту №1 при включении питания, в противном случае это приведет к повреждению устройства. Заземление должно быть надежно подключено для обеспечения безопасного использования.
   6. Нельзя устанавливать непосредственно на открытом воздухе, в противном случае это сократит срок службы или приведет к выходу из строя изделия.
   7. Не устанавливайте во взрывоопасной, влажной среде, под прямыми солнечными лучами, местах воздействия высоких температур, вибрации, ударов и пр. местах. В противном случае это сократит срок службы изделия или вызовет пожар взрыв.
   8. Не устанавливайте в местах скопления токопроводящей пыли, металлических проводов, в противном случае это приведет к повреждению изделия или механических сбоев.
   9. Эксплуатация должна соответствовать техническим характеристикам, в противном случае это сократит срок службы.

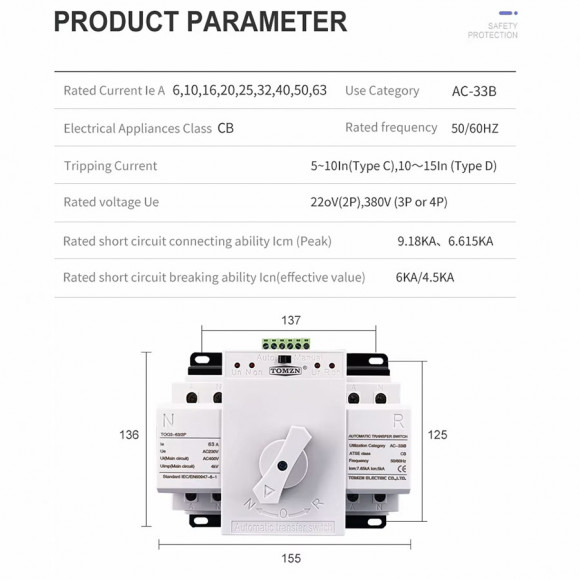

3. Модель и обозначения



4. Конструкция и особенности изделия

Конструкция автоматического распределительного устройства двойной мощности 63-125A состоит из двух частей: миниатюрный автоматический выключатель и аксессуары (вспомогательный контакт, контакт сигнализации), механическая блокировка передачи, контроллер и другие компоненты. Спецификация миниатюрных автоматических выключателей особенно подходит для управления освещением и небольшими двигателями. Его особенностями являются:

• преимущества малого объема, простой структуры, удобной эксплуатации и длительного срока службы, который может быть обеспечен типами 2p, 3P и 4P;
• устройство работает на основе одного мотора - плавного, бесшумного, с небольшим воздействием;
• механическая и электрическая блокировка может выполняться в ручном или автоматическом режиме;
• общий номинальный ток и резервный номинальный ток автоматического распределительного устройства могут отличаться;
• УЗО оснащено клеммой для подключения пользователя, с помощью которого отражается состояние автоматического распределительного устройства (разомкнуто или замкнуто); на панели УЗО имеются различные индикаторы.
5. Принцип работы

Контроллеры и приводные механизмы этой серии с двойным питанием используют источник питания AC 220V, и их сигналы питания зависят от фазы A и линии N входящих портов общих выключателей или резервных выключателей. Когда двойной источник питания находится в автоматическом состоянии и напряжения во входящей фазе A и линии N общих выключателей в норме (AC 190-240V), общие выключатели будут преимущественно замкнуты независимо от того, в норме ли напряжения общего источника питания B, C и резервных выключателей A, B, C и N. При этом загораются индикатор питания и индикатор общего замыкания. При отсутствии напряжения во входящей фазе A и линии N общего выключателя и нормальном напряжении на входящей фазе A и линии N резервного выключателя, источник двойного питания будет переведен в режим резервного замыкания независимо от того, в норме ли напряжение на нормальном и резервном выключателях B и C. Индикатор питания и индикатор резервного замыкания будут включены. Функция ручного управления доступна независимо от наличия напряжения на обычном и резервном источниках питания. Во время ручного управления кнопка ручного/автоматического режима должна быть установлена в положение ручного управления. Когда ручка поворачивается по часовой стрелке от клеммы, размыкается автоматический выключатель резервного питания R и замыкается автоматический выключатель общего питания N. Когда нажимная рукоятка поворачивается против часовой стрелки от клеммы, выключатель резервного питания R замыкается, а выключатель общего питания N размыкается.

6. Установка и использование

Перед установкой и использованием проверьте внешний вид двойного блока питания и наличие повреждений при транспортировке. Если есть какие-либо повреждения, своевременно обратитесь к к продавцу. При подключении соедините трехфазный и четырехпроводной общий и резервный источники питания с входными клеммами общего и резервного автоматических выключателей. Затем два автоматических выключателя подключаются параллельно для нагрузки. Если выбранный двойной источник питания является трехполюсным, общий нулевой провод и нулевой провод резерва должны быть подключены к специальным клеммам (подключены не в обратном порядке), иначе двойной источник питания не будет работать. Примечание: в процессе установки и подключения не забывайте о сигнальной линии, первоначально подключенной к входящему концу автоматического выключателя, коротком замыкании или обрыве. Независимо от наличия напряжения в общем или резервном питании, они могут управляться в ручном режиме. В ручном режиме установите кнопку автоматического управления в ручное положение, потяните ручку по часовой стрелке до конца - резервное питание выключится, общее питание включится. Потяните ручку против часовой стрелки до конца - резервное питание включится, общее питание выключится. Установите в автоматическое положение, если общее питание в норме, УЗО перейдет на общее питание. Индикатор общего питания будет светиться на панели. Если общее питание отклоняется от нормы, УЗО перейдет на резервное питание. На панели загорится индикатор резервного питания.

УЗО имеет 1 из 2 предохранителей и электрический разъем, предохранитель как защиты от короткого замыкания в автоматическом контроллере. Клемма обеспечивает активную мощность для индикатора для подключения к панели блока управления, и его напряжение составляет AC 220V, ток 150 мА, для осуществления конкретного действия можно обратиться к прилагаемой схеме руководства для подключения.

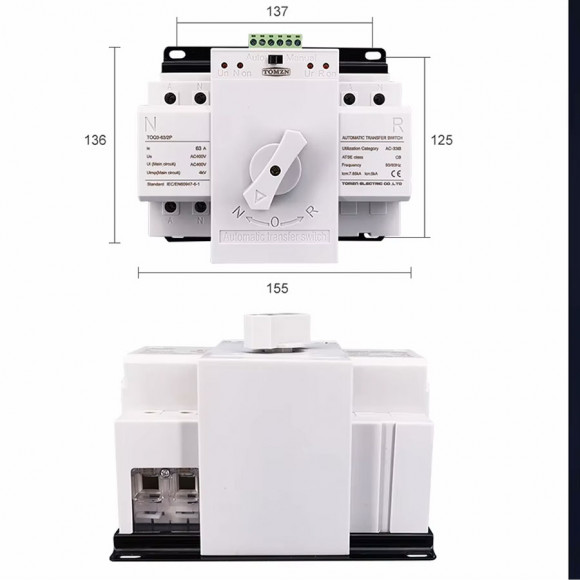

7. Габаритные и установочные размеры для типа 63R

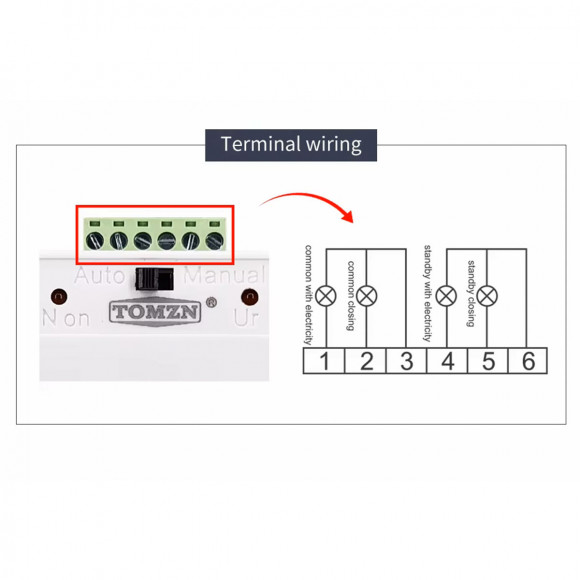

8. Схема подключения клемм типа 63R

Общая схема подключения выходных клемм



Интеллектуальная схема подключения выходных клемм



Габаритные и установочные размеры типа 63-125C



9. Схема подключения клемм типа 63-125C

Схема подключения клемм (базовый тип)



Схема подключения клемм (для противопожарной защиты и генерации энергии)



10. Ввод в эксплуатацию и техническое обслуживание выключателя

Внимание, опасно!

Установка, ввод в эксплуатацию и техническое обслуживание данного устройства могут выполняться только профессиональными специалистами. При несоблюдении технических требований повреждения, вызванные неправильной эксплуатацией, не являются гарантийными случаями.

• Установка, ввод в эксплуатацию и техническое обслуживание устройства должны осуществляться профессиональными специалистами.
• При установке и обслуживании отключите электропитание.
• Устройство должно быть заземлено в соответствии с требованиями.
• Неправильная эксплуатация может привести к поражению электрическим током, пожару или взрыву!

Инструкции по вводу выключателя в эксплуатацию

• При первом использовании рукоятка управления не находится под напряжением, выключатель повторит операцию 3 раза, выключатель должен работать с гибкой кабельной проводкой;
• Убедитесь, что проводка главной и вспомогательной цепей проверена правильно;
• Нажмите кнопку ручного управления, нажмите кнопку использования ручного управления, снова нажмите кнопку ручного управления для отображения альтернативных символов на экране на этот раз вручную.
  Таким образом, двойное питание должно немедленно перейти на резервное питание, кнопка двойного питания нажата, стороны переведены в положение двойных точек;
• Весь путь к автоматическому режиму в соответствии с обычным или общим режимом отладки пути, см. инструкцию для подробного функционального описания конкретных функциональных действий для анализа процесса отладки.

Текущее обслуживание

Для предотвращения двойного отказа питания и обеспечения нормальной работы, длительного срока службы, двойные источники питания должны проходить регулярное техническое обслуживание следующим образом:

• Убедитесь, что температура окружающей среды 0°C … +40 °C, влажность от 20 до 90% и без образования конденсации;
• Убедитесь, что входное напряжение и частота питания находятся в допустимом диапазоне;
• Убедитесь в отсутствии масляного тумана и пыли в пределах двойной мощности, и отсутствии конденсата.

Регулярное обслуживание

Для того чтобы предотвратить отказ двойного питания, обеспечить его высокую производительность и стабильную работу в течение длительного времени, пользователь должен периодически (не реже шести месяцев) проверять двойное питание следующим образом:

• Убедитесь в хорошем контакте шины главной цепи;
• Проверьте, не ослаблены ли винты клемм внешней проводки;
• Проверьте, показывают ли одинаковые значения электроиндикаторы и индикаторы внешнего светодиодного контроллера.
