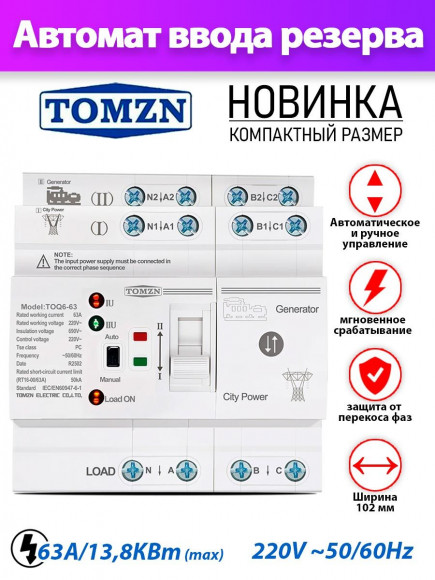

TOMZN TOQ6-63 — это устройство автоматического ввода резерва (автоматическое переключение источника питания), предназначенное для бытовых нужд и небольших офисов. Оно обеспечивает автоматическое переключение нагрузки с основного источника на резервный и обратно при отключении электроэнергии на основной линии. Переключение между режимами работы (автоматический и ручной) осуществляется с помощью переключателя режимов и поворота ручки рубильника. Для ручного управления переключите рубильник в положение «N», чтобы выбрать основной источник питания, затем поверните ручку рубильника в положение «0» для отключения нагрузки и переключите рубильник в положение «R» для подключения альтернативного источника питания. На верхней части корпуса АВР расположены контакты для подключения аварийной сигнализации или индикации питающей сети. В качестве аварийных источников питания могут использоваться однофазные бензиновые и дизельные генераторы. Корпус переключателя выполнен из негорючего пластика и монтируется на вертикальной поверхности с помощью установочных отверстий по краям прибора. Верхние контакты предназначены для подключения основного и резервного источников питания, а нижние — для нагрузки.
Особенности:
- Ручное и автоматическое переключение;
- Трёхпозиционный рубильник;
- Исключает встречу фаз;
- Отверстия для крепления на стену;
- Контакты для подключения сигнализации.
Технические характеристики:
- Номинальное напряжение – 230 В 50/60 Гц;
- Максимальное напряжение – 400 В;
- Напряжение изоляции – 400 В;
- Категория применения – AC-33iB;
- Количество полюсов – 4;2
- Максимальный ток – 63 А
- Выдерживаемое импульсное напряжение – 4 кВ;
- Номинальный выдерживаемый ток КЗ – 7,65 кА;
- Отключающая способность – 5 кА;
- Время переключения < 10 мс;
- Рабочая температура и относительная влажность от -5 до 35 °C и < 95%;
- Максимальная высота установки над уровнем моря - 2000 м;
- Размеры: 140 х 100 х 130 мм; •Вес: 1390 г.
| Количество фаз | 1 |
| Максимальный ток | 63A |
| Гарантия: | 6 месяцев |
| Антенна WiFi: | Внутренняя |
| Wi-Fi | Нет |
| Производитель: | TOMZN |
| Цвет | Белый |
Устройство автоматического ввода резерва TOQ6-63/4 отзывы
Компания «AndroidMag» производит и импортирует:
- Android SMART TV приставки
- Мини ПК – неттопы (Windows/ Android)
- Рекламные медиаплееры для Digital Signage
- Микрокомпьютеры Raspberry, Orange
- Промышленные планшетные компьютеры (Windows/ Android)
- Манипуляторы и аксессуары
- Налажена поставка различной электроники по заказу, (поиск/ доставка).
Наши преимущества как поставщика:
- Оригинальный товар высокого качества.
- Гибкая система скидок.
- Индивидуальный подход к каждому клиенту.
- Предпродажное тестирование и настройка.
- Приставки готовы к работе «из коробки». Все настроено для работы в России.
- Гарантийный срок 12 месяцев.
- Служба удаленной технической поддержки для партнеров и конечных потребителей.
Наши клиенты:
- Оптовые продавцы
- Розничные продавцы
- Дропшиппинг продавцы
- Интернет- магазины
- Промышленные компании
- Разработчики компьютерного программного обеспечения
- другие.
Приглашаем к сотрудничеству в России и странах СНГ.
Мы рады пойти навстречу нашим партнерам и обсудить индивидуальные условия продажи и поставки.
Звоните, мы сможем договориться!
С Уважением, Менеджер по оптовым продажам
Тел.: +7-978-7916825
e-mail: opt.droidmag@gmail.com
Web site: https://androidmag.ru
Заполните форму и получите уникальное оптовое предложение:
1. Общее описание
Автоматический переключатель нагрузки (ATS) относится к классу PC и предназначен для нечастого переключения между двумя источниками питания. Имеет двухпозиционную конструкцию (обычно источник A — основной, источник B — резервный). Подходит для сетей переменного тока с частотой 50–60 Гц и номинальным током от 6 до 80 А.
Основная задача устройства — при отказе основного питания (A) автоматически переключаться на резервный источник (B), обеспечивая непрерывность питания. Время переключения менее 50 миллисекунд, что позволяет эффективно избежать проблем, связанных с перебоями электроснабжения.
2. Условия эксплуатации
- Рабочий диапазон температур: от -5 °C до +40 °C. Среднесуточная температура не должна превышать +35 °C.
- Диапазон температур хранения: от -25 °C до +55 °C. Допускается кратковременное повышение до +70 °C (не более 24 часов).
- Высота установки — не более 2000 метров над уровнем моря.
- Относительная влажность не должна превышать 50 % при температуре +40 °C. При более низкой температуре допустима более высокая влажность.
Например: при средней минимальной температуре самого влажного месяца +20 °C относительная влажность может достигать 90 %.
Следует принять меры для предотвращения образования конденсата из-за перепадов температур. - Уровень загрязнения — 3 (проводящая пыль или сухое непроводящее загрязнение, способное становиться проводящим при конденсации).
Устройство можно монтировать как вертикально, так и горизонтально в шкафу.
При наличии особых требований к установке необходимо связаться с производителем. - Степень защиты корпуса АВР — IP30.
- Категория перенапряжения.
- Главная цепь — категория III, вспомогательная цепь управления — категория II.
Основные технические характеристики
| Параметр |
Значение |
| Типоразмер корпуса |
80 |
| Номинальный рабочий ток Ie (A) |
6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A |
| Номинальное напряжение изоляции Ui |
690 В |
| Импульсное выдерживаемое напряжение Uimp |
8 кВ |
| Номинальное рабочее напряжение Ue |
AC220 В / AC110 В |
| Номинальная частота |
50/60 Гц |
| Класс |
Класс PC: допускается включение под нагрузкой без создания токов КЗ |
| Количество полюсов |
2P, 3P, 4P |
| Номинальный ток короткого замыкания Iq |
50 кА |
| Устройство защиты (предохранитель) |
RT16-00-63A |
| Импульсное выдерживаемое напряжение |
8 кВ |
Цепь управления
| Параметр |
Значение |
| Номинальное напряжение управления Us |
AC220 В / 110 В, 50 Гц (допуск: 85 % – 110 % от Us) |
| Вспомогательная цепь |
AC220 В / 110 В, 50 Гц, Ie = 5A |
Временные параметры переключения
| Операция |
Время |
| Переключение контактора |
< 50 мс |
| Переключение в работу |
< 50 мс |
| Переключение обратно |
< 50 мс |
| Отключение питания |
< 50 мс |
| Общее время переключения |
< 50 мс |
Ресурсы
| Параметр |
Значение |
| Механическая износостойкость |
≥ 5000 циклов |
| Электрическая износостойкость |
≥ 1500 циклов |
Категория применения: AC-31B
Примечание: если номинальное рабочее напряжение — AC110 В, изделие необходимо заказывать по индивидуальному запросу.
5. Схема подключения (перевод на русский язык находится под картинкой)
Подписи к элементам на схеме:
- Backup power neutral wire — Нейтраль резервного питания
- Backup power live wire — Фаза резервного питания
- Common power neutral wire — Нейтраль основного питания
- Common power live wire — Фаза основного питания
- Common power supply with electricity indication — Индикатор наличия основного питания
- Backup power supply with electricity indication — Индикатор наличия резервного питания
- Load closing indication — Индикатор подачи напряжения на нагрузку
- Operation handle — Ручка управления
- Backup power supply — Резервное питание
- Common power supply — Основное питание
- Auto/Manual switch — Переключатель "Авто/Ручной режим"
- Load output live wire — Выход фазы на нагрузку
6. Габаритные размеры
7. Установка
7.1 Перед монтажом и подключением убедитесь, что данное руководство было изучено квалифицированным персоналом.
7.2 До начала установки проверьте целостность АВР. Вручную поверните рукоятку управления, убедитесь в исправности механизма переключения и проверьте состояние замыкания/размыкания каждой фазы для основного и резервного питания.
7.3 Оснастите АВР подходящими автоматическими выключателями в соответствии с требованиями системы электроснабжения, чтобы обеспечить безопасность обслуживающего персонала и оборудования.
8. Примечания
8.1 При ручном управлении переключатель режима должен быть установлен в положение "ручной".
8.2 Ручной и автоматический режимы обеспечивают корректное открытие и закрытие цепей при наличии питания. Однако при ручном управлении не гарантируется синхронность по времени, так как скорости включения и отключения отличаются.
8.3 Контрольная цепь АВР получает питание немедленно после включения. После завершения переключения, если селектор находится в неправильном положении, может произойти повреждение катушки управления. Катушка рассчитана на работу при напряжении в диапазоне 85 % – 110 % от номинального. При пониженном напряжении возможен перегрев и выход катушки из строя.
9. Техническое обслуживание
9.1 Обслуживание и осмотр должны выполняться только квалифицированным персоналом.
9.2 Для обеспечения стабильной работы АВР первое техническое обслуживание и осмотр следует провести в течение 6 месяцев после ввода в эксплуатацию. В дальнейшем — не реже одного раза в год. При тяжёлых условиях эксплуатации рекомендуется увеличить частоту технического обслуживания.
9.3 a) Если проверка и обслуживание выявили неисправности, удалите пыль с устройства. b) Проверьте, нет ли деформаций или повреждений на электрических контактах, и при необходимости очистите их. c) Металлические части: обратите внимание на наличие нагара, окислов, ржавчины или загрязнений — они могут привести к плохому контакту. В этом случае произведите механическую очистку и измерьте переходное сопротивление. d) Если устройство было влажным или долго не использовалось — просушите его перед включением. После очистки выполните измерение сопротивления изоляции мегомметром (500 В). Измеряется сопротивление изоляции между:
- сетью питания и нагрузкой,
- каждой фазой и землёй,
- нагрузкой и корпусом.
Минимально допустимое сопротивление изоляции — не менее 10 МОм при работе с активными частями и металлическими элементами.
