Инструкция на Реле контроля напряжения и тока с счетчиком TOMZN TOVPD1-63VAE
I. Назначение
Регулируемое устройство защиты по напряжению и току с встроенным счётчиком киловатт-часов — это интеллектуальный защитный прибор, объединяющий защиту от перенапряжения, пониженного напряжения и перегрузки по току. При возникновении аварии по перенапряжению, пониженному напряжению или перегрузке по току в линии, устройство мгновенно отключает питание, чтобы предотвратить повреждение электрооборудования. Пороговые значения защиты от перенапряжения, пониженного напряжения и тока могут быть заданы пользователем и откорректированы в соответствии с местными условиями эксплуатации.
II. Особенности продукта

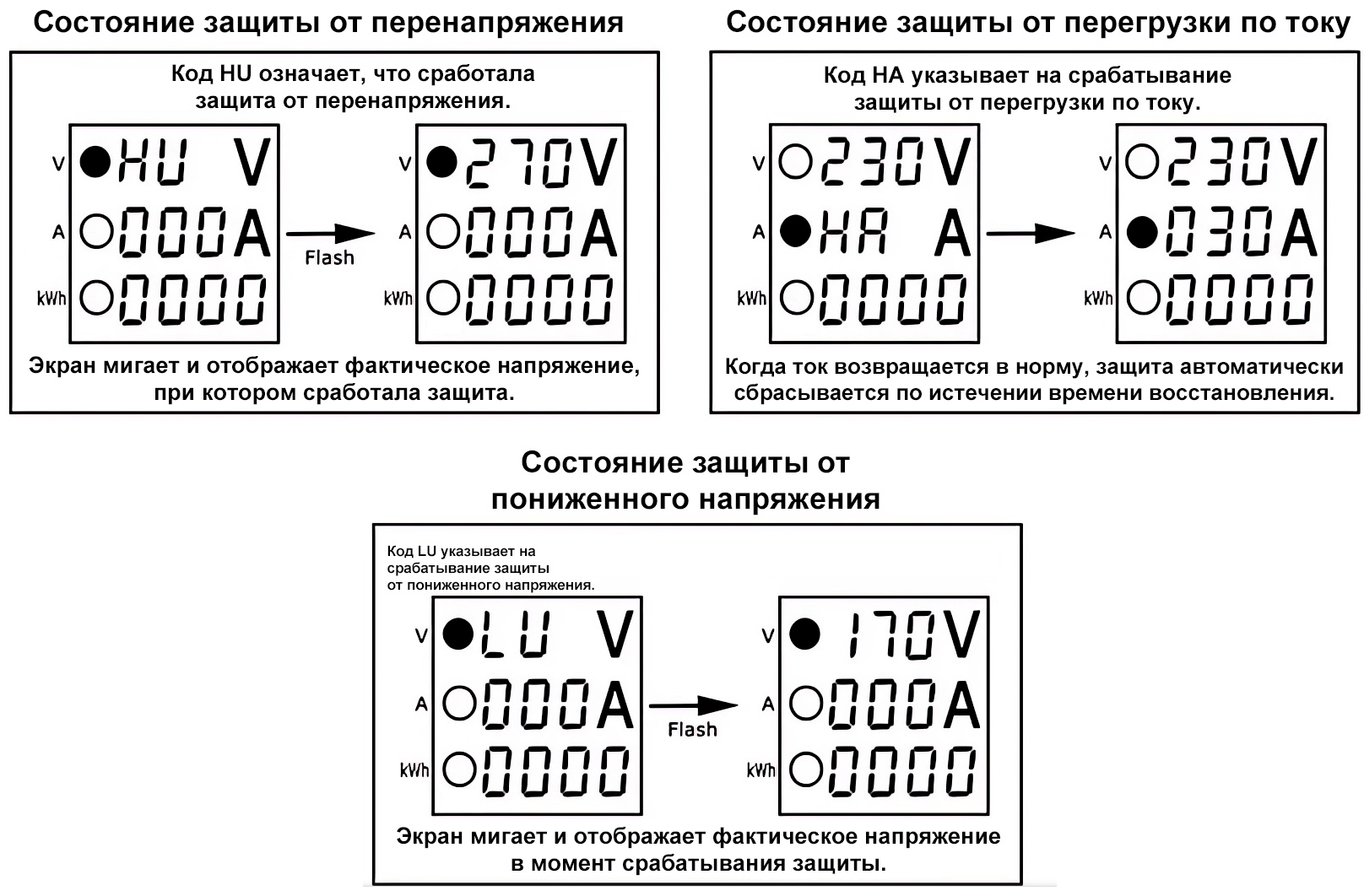

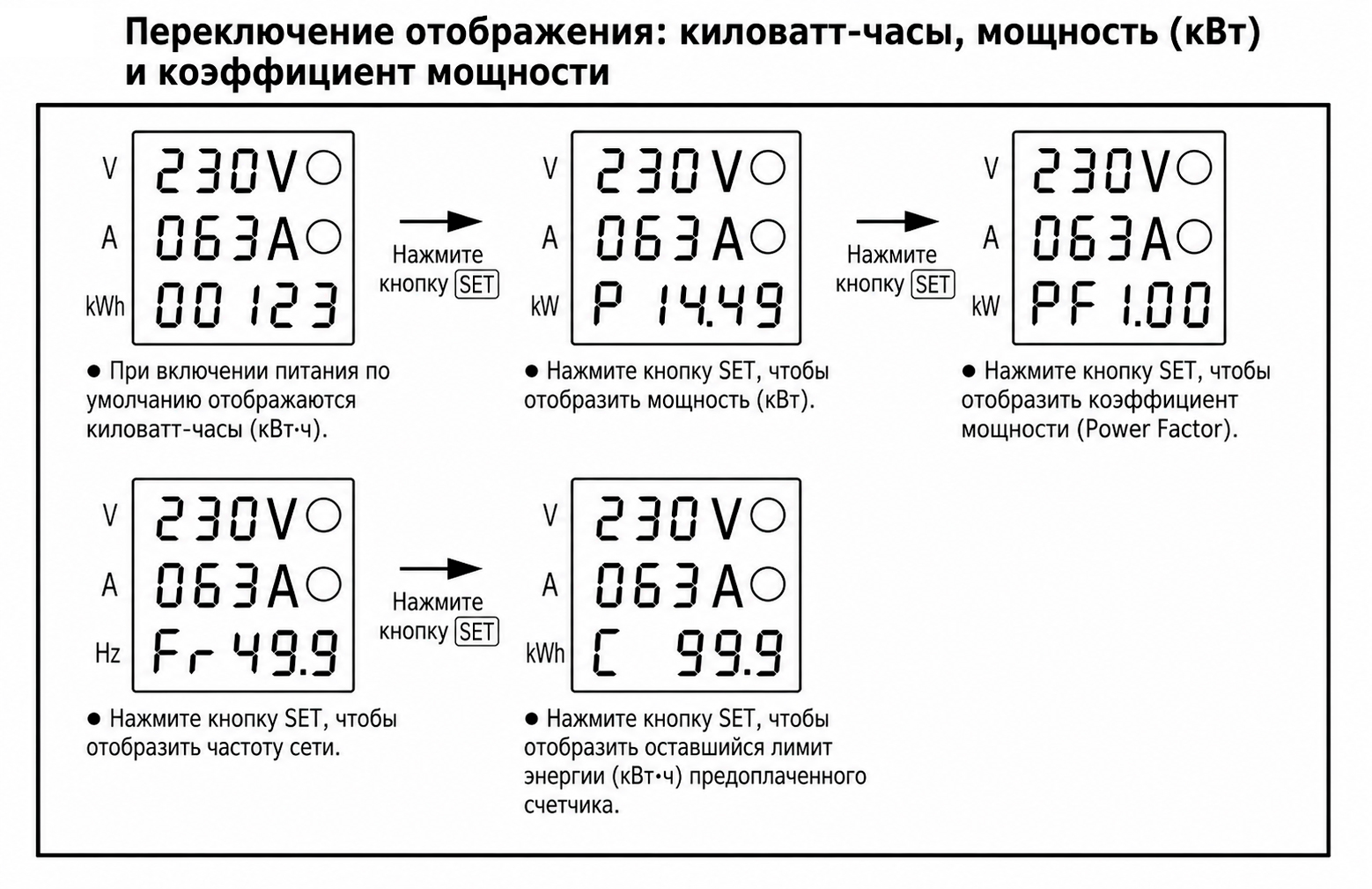

2.1 При возникновении аварии по перенапряжению, пониженному напряжению или перегрузке по току в однофазной сети устройство отключает питание и автоматически восстанавливает подачу питания через заданную задержку после нормализации параметров. 2.2 При кратковременном перенапряжении устройство предотвращает ложные срабатывания и защищает оборудование. 2.3 При нестабильном напряжении или внезапном отключении/включении из-за ослабленного контакта или других неисправностей устройство отключит линию. 2.4 При достижении максимального аварийного напряжения устройство не выйдет из строя. 2.5 Устройство отображает значения в киловатт-часах (kWh) и киловаттах (kW).
III. Основные технические параметры
| Функция |
Технический параметр |
Функция |
Технический параметр |
| Входное напряжение |
AC 140–300 В |
Задержка включения питания |
1–500 с, по умолчанию 10 с |
| Порог перенапряжения |
230–300 В, по умолчанию 270 В |
Значение восстановления после перенапряжения |
225–295 В, по умолчанию 265 В |
| Порог пониженного напряжения |
140–210 В, по умолчанию 170 В |
Значение восстановления после пониженного напр. |
145–215 В, по умолчанию 175 В |
| Порог перегрузки по току (63 A) |
1–63 А, по умолчанию 40 А |
Значение восстановления по току (63 A) |
0.5–62.5 А |
| Порог перегрузки по току (80 A) |
1–80 А, по умолчанию 60 А |
Значение восстановления по току (80 A) |
0.5–79.5 А |
| Задержка восстановления |
1–500 с, по умолчанию 30 с |
Время отключения |
0.1–30 с, по умолчанию 1 с |
| Кол-во последовательных срабатываний по току |
1–20 раз, по умолчанию выкл. (OFF) |
Калибровка напряжения / тока / киловатт-часов |
–9.9% ~ +9.9% |
| Энергопотребление |
≤ 2 Вт |
Электрический и механический ресурс |
≥ 100 000 циклов |
| Габаритные размеры |
86 × 38 × 68 мм |
Подключение |
Ввод сверху, вывод снизу |
