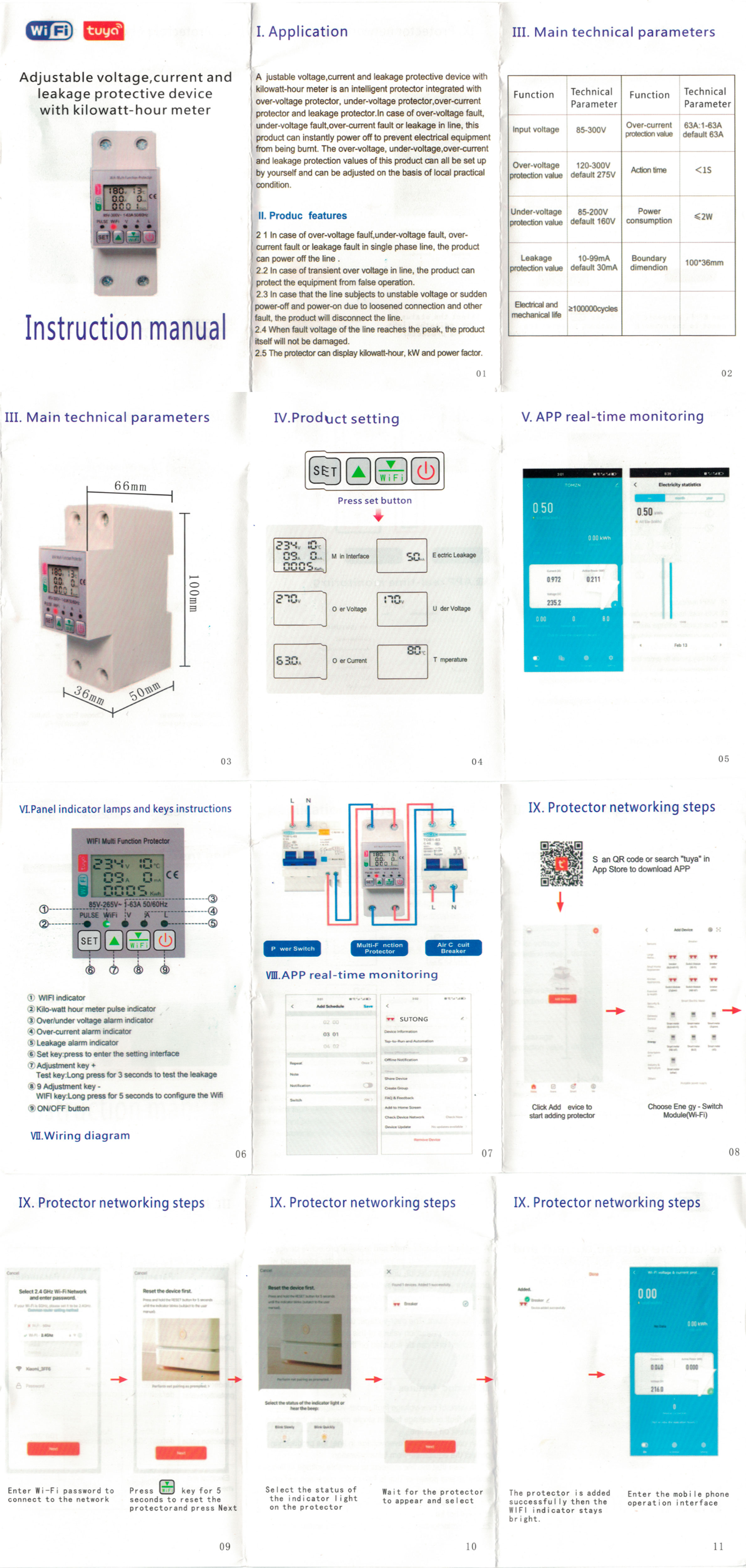

Инструкция

Инструкция на Умный счетчик энергии LCD WiFi 85V-300V 1-63A ST-1GLCD

Интеллектуальное регулируемое устройство защиты от утечки, перенапряжения и перегрузки с функцией мониторинга и управления по WiFi. Включает в себя функции:

-защита от низкого напряжения -защита от перенапряжения -защита от перегрузки по току -защита от утечки на землю -защита от перегрева

Все параметры регулируются, по умолчанию установлены стандартные значения(указаны в таблице). При срабатывании одного из вышеуказанных условий автомат отключит нагрузку, тем самым защитит оборудование от выхода из строя, а также защитит людей от поражения электрическим током при нарушении изоляции и замыкании цепи на землю.

Внимание! Не предназначено для отключения на высоких токах короткого замыкания, для этого необходимо наличие в цепи обычного механического автомата. Не рекомендуется использовать данное устройство в качестве единственного/основного защитного устройства.

Технические характеристики:

Функция	Параметр	Функция	Параметр
Входное напряжение	85-300В	Настраиваемый порог перегрузки по току	1-63А по умолчанию – 63A
Настраиваемый порог перенапряжения	120-300В, по умолчанию – 275В	Время реакции	<1 сек
Настраиваемый порог низкого напряжения	85-200В, по умолчанию – 160В	Потребление	< 2Ватт
Защита от тока утечки	10-99 мА по умолчанию – 30мА	Размеры	100*36мм
Ресурс переключений	>100.000 циклов

Назначение кнопок:

Индикатор работы WiFi
Индикатор потребляемой мощности
Индикатор срабатывания по пределам напряжения
Индикатор срабатывания по предельному току
Индикатор срабатывания предела тока утечки
Кнопка переключения параметров для настройки
Короткое нажатие – кнопка “+”, увеличение параметра. (Длительное нажатие 3 сек – тест срабатывания на утечку.)
Короткое нажатие – кнопка “-”, уменьшение параметра. (Длительное нажатие 5 сек – режим привязки по WiFi.)
Кнопка ВКЛ/ВЫКЛ.

Окна режимов настройки параметров:

Схема подключения:

Для полного сброса счетчика нажать и удерживать кнопку включения в течении 12сек, после чего не отпуская ее нажать кнопку SET.

Основное приложение для подключения Tuya Smart:

После подключения к основному приложению, устройство можно легко привязать к большинству других популярных систем умного дома и к голосовым помощникам (Алиса, Маруся и т. д.).
